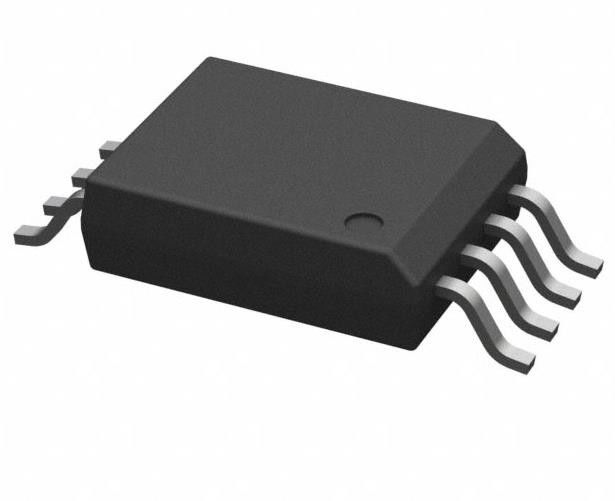

UCC5310MCDWVR 4.3A Portão condutor acoplamento capacitivo 3000Vrms 1 canal 8-SOIC
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | UCC5310MCDWVR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de canais: | 1 | Tensão - isolamento: | 3000Vrms |
|---|---|---|---|
| Imunidade transiente do modo comum (minuto): | 100kV/µs | TpLH/tpHL do atraso de propagação (máximo): | 75ns, 75ns |
| Distorção da largura de pulso (máxima): | 20ns | Tempo de subida / queda (tipo): | 12ns, 10ns |
| Corrente - Alta e baixa potência: | 2.4A, 1.1A | Atual - saída máxima: | 4.3A |
| Realçar: | O condutor de porta UCC5310MCDWVR 3000Vrms,8-SOIC UCC5310MCDWVR Gestor de porta,4.3A UCC5310MCDWVR Condutor de porta |
||
Descrição de produto
SN74LVC1G08DCKR E Portão IC 1 Canal SC-70-5 1.65V ~ 5.5V 32mA, 32mA
Especificações de UCC5310MCDWVR
| TÍPO | Descrição |
| Categoria | Aparelhos de isolamento |
| Isoladores - condutores de portões | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Digi-Reel® | |
| Tecnologia | Acoplamento por capacidade |
| Número de canais | 1 |
| Voltagem - Isolamento | 3000 Vrms |
| Imunidade transitória em modo comum (min) | 100 kV/μs |
| Retardo de propagação tpLH / tpHL (máximo) | 75n, 75n |
| Distorção da largura do pulso (máximo) | 20 anos |
| Tempo de subida / queda (tipo) | 12n, 10n |
| Corrente - Alta e baixa potência | 2.4A, 1.1A |
| Corrente - Pico de saída | 4.3A |
| Voltagem - para a frente (Vf) (tipo) | - |
| Voltagem - Fornecimento de saída | 13.2V ~ 33V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,295", 7,50 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Agência de homologação | CQC, UR, VDE |
| Número do produto de base | UCC5310 |
Características doUCC5310MCDWVR
• Opções de recursos
¢ Resultados divididos (UCC53x0S)
¢ UVLO Referência à GND2 (UCC53x0E)
️ Opção de pinça de Miller (UCC53x0M)
• Pacote D de 8 pinos (4 mm Creepage) e DWV (8,5 mm Creepage)
• Retardo de propagação de 60 ns (típico)
• CMTI mínimo de 100 kV/μs
• Duração da barreira de isolamento > 40 anos
• Tensão de entrada de 3 V a 15 V
• Até 33 V de tensão de alimentação do condutor ∙ Opções UVLO de 8 V e 12 V
• Capacidade de manuseio negativa de 5 V nos pinos de entrada
• Certificações relacionadas com a segurança: ¥ 7000-VPK Isolamento DWV (Planeado) e 4242-VPK Isolamento D de acordo com a DIN V VDE V 0884-11:2017-01 e a DIN EN 61010-1
¢ 5000-VRMS DWV e 3000-VRMS D Classificação de isolamento por 1 minuto por UL 1577
Certificação CQC de acordo com o GB4943.1-2011 D e DWV (Planeado)
• Input CMOS
• Temperatura de funcionamento: de 40°C a +125°C
IntroduçãoUCC5310MCDWVR
• Acionamento motorizado
• Conversores de alta tensão de CC para CC
• UPS e PSU
• Módulos de energia para VE e VE
• Inversores solares
