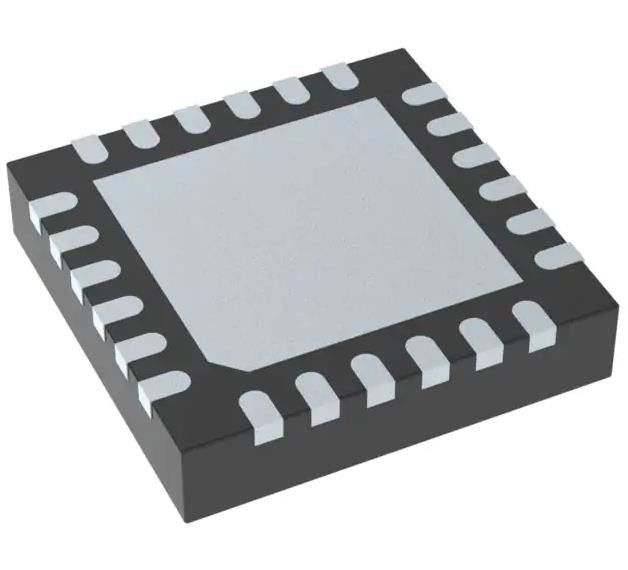

BQ25890HRTWT Carregador IC Íon de lítio/polímero 24-WQFN (4x4) 14V 5A
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | BQ25890HRTWT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de células: | 1 | Proteção contra falhas: | Sobre corrente, sobre temperatura |
|---|---|---|---|
| Corrente de carga - Max: | 5A | Voltagem - Fornecimento (máximo): | 14V |
| Interface: | ² C DE I, USB | Temperatura de funcionamento: | -40°C ~ 85°C (TA) |
| Tipo de montagem: | Montagem de superfície | Pacote de dispositivos do fornecedor: | 24-WQFN (4x4) |
| Realçar: | IC de carregador 14V 5A BQ25890HRTWT,5A BQ25890HRTWT IC de carregador,IC de carregamento de 14 V BQ25890HRTWT |
||
Descrição de produto
BQ25890HRTWT Carregador IC Íon de lítio/polímero 24-WQFN (4x4) 14V 5A
Especificações de BQ25890HRTWT
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Carregadores de baterias | |
| Mfr | Texas Instruments |
| Série | MaxChargeTM |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Química da bateria | Íons de lítio/polímero |
| Número de células | 1 |
| Corrente de carga | - |
| Características programáveis | - |
| Proteção contra falhas | Sobre corrente, sobre temperatura |
| Corrente de carga - Max | 5A |
| Voltagem da bateria | - |
| Voltagem - Fornecimento (máximo) | 14V |
| Interface | I2C, USB |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 24-WFQFN Exposto |
| Pacote de dispositivos do fornecedor | 24-WQFN (4x4) |
| Número do produto de base | BQ25890 |
Características doBQ25890HRTWT
• Alta eficiência 5-A, 1.5-MHz Switch Mode Buck Charge
Eficiência de carga de 93% a 2 A e 91% a 3 A
Otimizar para entrada de alta tensão (9 V / 12 V)
O modo PFM de baixa potência para operações de carga leve
• USB On-the-Go (OTG) com saída ajustável de 4,5 V a 5,5 V
Conversor de impulso selecionável de 500-KHz / 1.5-MHz com saída de até 2,4 A
93% de eficiência de aumento a 5 V a 1 A
Proteção contra sobrecorrência de modo exacto
Suporte para bateria de 2,5 V
¢ Suporte apenas ao PWM ou ao controlo do PFM/PWM para eficiência de carga leve
• Entrada única para suportar entrada USB e adaptadores de alta tensão ajustáveis
¢ Suporte para a gama de tensão de entrada de 3,9 V a 14 V
Limitar a corrente de entrada (100 mA a 3,25 A com resolução de 50 mA) para suportar o USB2.0, padrão USB3.0 e adaptadores de alta tensão
¢ Detecção da potência máxima por tensão de entrada
*Limite até 14V para uma ampla gama de adaptadores
Detecção automática de USB SDP, CDP, DCP e adaptadores não-padrão
• Optimizador de corrente de entrada (ICO) para maximizar a potência de entrada sem sobrecarregar os adaptadores
• Compensação da resistência (IRCOMP) da saída do carregador para o terminal da célula
• Maior eficiência de descarga da bateria com MOSFET de descarga da bateria de 11 mΩ até 9 A
• ADC integrado para monitor do sistema (voltagem, temperatura, corrente de carga)
• Gestão de vias de alimentação VDC estreita (NVDC)
Funciona instantaneamente sem bateria ou com bateria descarregada
¢ Função ideal do diodo no modo de reabastecimento da bateria
• Controle BATFET para suportar o modo de navegação, despertar e redefinição completa do sistema
• Flexível modo autônomo e I2C para um desempenho óptimo do sistema
• Alta integração inclui todos os MOSFETs, detecção de corrente e compensação de loop
• Corrente de vazamento de bateria de 12 μA para suportar o modo de navegação
• Alta precisão
Regulação da tensão de carga ± 0,5%
Regime de corrente de carga
Regime de corrente de entrada de ±7,5%
• Segurança
Sensores de temperatura da bateria para modo de carga e de impulso
Regulação térmica e desligamento térmico
IntroduçãoBQ25890HRTWT
• Telefone inteligente
• Tablet PC
• Dispositivos portáteis de Internet
