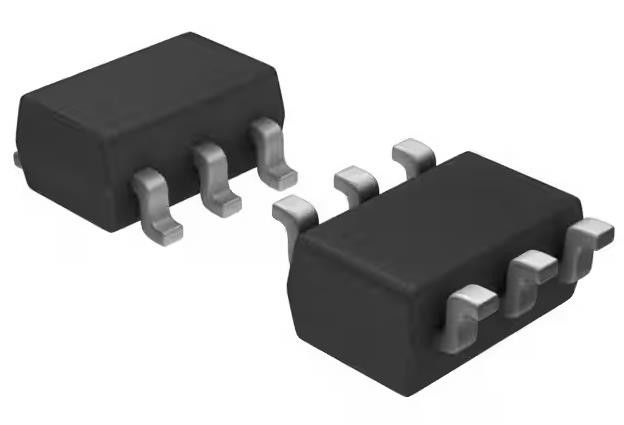

TPS22810DBVR Comutador de alimentação/driver 1:1 N-Channel 2A SOT-23-6 2.7V ~ 18V 2A
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS22810DBVR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de saídas: | 1 | Relação - Input:Output: | 0,042361111 |
|---|---|---|---|
| Configuração de saída: | Lado alto | Tipo de saída: | N-canal |
| Interface: | Ativar/desactivar | Voltagem - Carga: | 2.7V ~ 18V |
| Atual - saída (máxima): | 2A | RDS em (tipo): | 79mOhm |
| Realçar: | SOT-23-6 TPS22810DBVR Interruptor de alimentação/driver,2A TPS22810DBVR Interruptor de alimentação/condutor,2.7V 18V TPS22810DBVR Comutador/driver de alimentação |
||
Descrição de produto
TPS22810DBVR Comutador de alimentação/driver 1:1 N-Channel 2A SOT-23-6 2.7V ~ 18V 2A
Especificações de TPS22810DBVR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Interruptores de distribuição de energia, condutores de carga | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de interruptor | Propósito geral |
| Número de saídas | 1 |
| Relação - Input:Output | 0.042361111 |
| Configuração de saída | Lado superior |
| Tipo de saída | N-canal |
| Interface | Ativar/desactivar |
| Voltagem - Carga | 2.7V ~ 18V |
| Voltagem - Fornecimento (Vcc/Vdd) | Não é necessário |
| Corrente - Saída (máximo) | 2A |
| Rds On (tipo) | 79mOhm |
| Tipo de entrada | Não invertível |
| Características | Descarga de carga, taxa de deslocamento controlada |
| Proteção contra falhas | Temperatura superior, UVLO |
| Temperatura de funcionamento | -40°C ~ 105°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | SOT-23-6 |
| Embalagem / Caixa | SOT-23-6 |
| Número do produto de base | TPS22810 |
Características doTPS22810DBVR
• Interruptor de carga de canal único integrado
• Temperatura de funcionamento ambiente:
¥40°C a +105°C
¢ SOT23-6 (DBV): 2-A Corrente contínua máxima 1
WSON (DRV): 3-A corrente contínua máxima 1
• Faixa de tensão de entrada: 2,7 V a 18 V
• Tensão de entrada máxima absoluta: 20 V
• Resistência em funcionamento (RON)
O RON = 79 mΩ (típico) a VIN = 12 V
• Corrente silenciosa
️ 62 μA (típico) a VIN = 12 V
• Corrente de desligamento
¥ 500 nA (típico) a VIN = 12 V
• Desligamento térmico
• Bloqueio de baixa tensão (UVLO)
• Descarga rápida de saída ajustável (QOD)
• Tempo de elevação configurável com pin CT
• Pacote SOT23-6
️ 2,9 mm × 2,8 mm, 0,95 mm Pitch 1,45 mm Altura (DBV)
• Pacote WSON
2 mm × 2 mm, 0,65 mm Pitch 0,75 mm Altura (DRV)
• Desempenho ESD testado de acordo com a JESD 22
️ HBM de ±2 kV e CDM de ±1 kV
IntroduçãoTPS22810DBVR
• Televisão HD
• Sistemas industriais
• Caixa de direção
• Sistemas de vigilância
