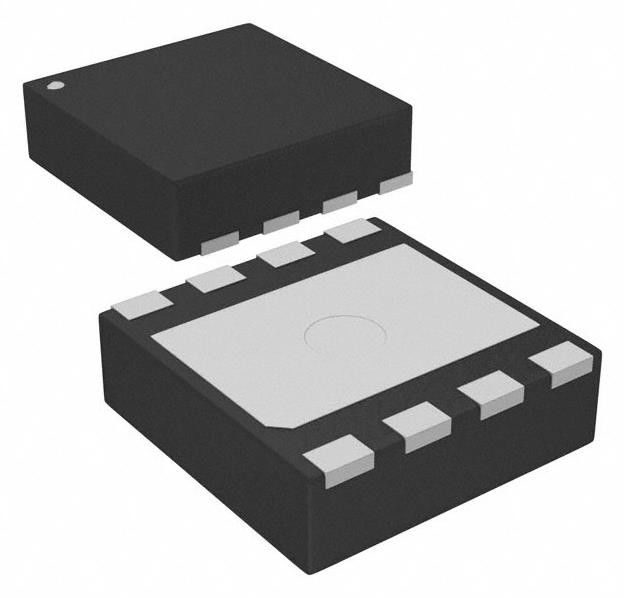

TPS2557QDRBRQ1 Comutador de alimentação/driver 1:1 N-Channel 5A 8-SON (3x3)
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS2557QDRBRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de saídas: | 1 | Relação - Input:Output: | 0,042361111 |
|---|---|---|---|
| Configuração de saída: | Lado alto | Tipo de saída: | N-canal |
| Interface: | Ativar/desactivar | Voltagem - Carga: | 2.5V ~ 6.5V |
| Voltagem - Fornecimento (Vcc/Vdd): | Não exigido | Atual - saída (máxima): | 5A |
Descrição de produto
TPS2557QDRBRQ1 Comutador de alimentação/driver 1:1 N-Channel 5A 8-SON (3x3)
Especificações de TPS2557QDRBRQ1
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Interruptores de distribuição de energia, condutores de carga | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de interruptor | Propósito geral |
| Número de saídas | 1 |
| Relação - Input:Output | 0.042361111 |
| Configuração de saída | Lado superior |
| Tipo de saída | N-canal |
| Interface | Ativar/desactivar |
| Voltagem - Carga | 2.5V ~ 6.5V |
| Voltagem - Fornecimento (Vcc/Vdd) | Não é necessário |
| Corrente - Saída (máximo) | 5A |
| Rds On (tipo) | 22mOhm |
| Tipo de entrada | Não invertível |
| Características | Taxa de execução controlada, sinal de estado |
| Proteção contra falhas | Limitação de corrente (regulado), sobre temperatura, UVLO |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 8-SON (3x3) |
| Embalagem / Caixa | Pad 8-VDFN Exposto |
| Número do produto de base | TPS2557 |
Características doTPS2557QDRBRQ1
• AEC-Q100 Qualificado
¢ Dispositivo HBM ESD Nível de classificação H2
Classificação do dispositivo CDM ESD Nível C5
• Funcional e com segurança
¢ Documentação disponível para auxiliar na concepção de sistemas funcionais de segurança
• Cumprir os requisitos de limitação de corrente USB
• Limite de corrente ajustável, 500 mA 5 A (tipo)
• ± 6,5% de precisão de limite de corrente a 4,5 A
• Resposta rápida de curto-circuito ¢ 3,5 μs (tipo)
• MOSFET de lado alto de 22 mΩ
• Faixa de funcionamento: 2,5 V a 6,5 V
• corrente máxima de alimentação em estado de espera de 2 μA
• Instalação de arranque suave
• Dispositivos ESD de nível de sistema de 15 kV e 8 kV
• Certificações relacionadas com a segurança:
UL Reconhecido para UL 2367
Certificação CB para a IEC 60950
Certificação CB para a IEC 62368
AplicaçãoTPS2557QDRBRQ1
Portas de carregamento USB para automóveis
Classificações ambientais e de exportação deTPS2557QDRBRQ1
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 2 (1 ano) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
