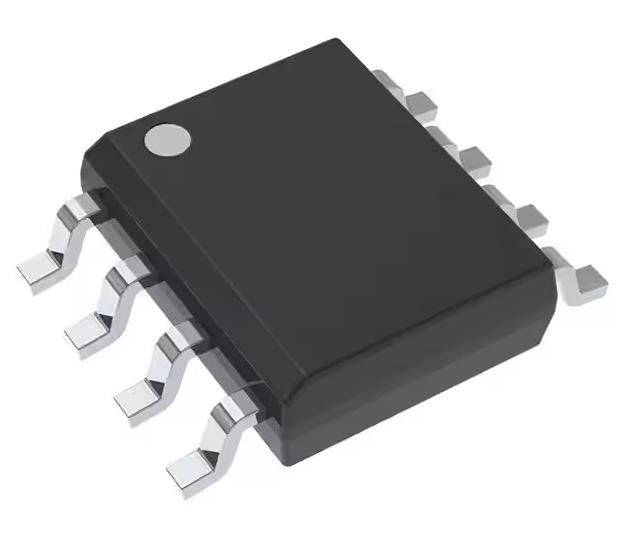

UCC27424DR Controlador de porta lateral baixa Chips de circuito integrado eletrônico não inversores 8-SOIC
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | UCC27424DR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Configuração conduzida: | Baixo-lado | Tipo de canal: | Independente |
|---|---|---|---|
| Número de motoristas: | 2 | Tipo da porta: | MOSFET de canal N, canal P |
| Voltagem - Fornecimento: | 4V ~ 15V | Tensão da lógica - VIL, VIH: | 1V, 2V |
| Atual - saída máxima (fonte, dissipador): | 4A, 4A | Tempo de subida / queda (tipo): | 20n, 15n |
Descrição de produto
UCC27424DR Controlador de porta lateral baixa Chips de circuito integrado eletrônico não inversores 8-SOIC
Especificações de UCC27424DR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Motoristas de porta | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Configuração a motor | Lado inferior |
| Tipo de canal | Independente |
| Número de condutores | 2 |
| Tipo de porta | MOSFET de canal N, canal P |
| Voltagem - Fornecimento | 4V ~ 15V |
| Voltagem lógica - VIL, VIH | 1V, 2V |
| Corrente - Pico de saída (fonte, sumidouro) | 4A, 4A |
| Tipo de entrada | Não invertível |
| Tempo de subida / queda (tipo) | 20n, 15n |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto de base | O número de unidades de produção é: |
Características doUCC27424DR
* Pin-Out padrão da indústria
* Ativar funções para cada condutor
* Capacidade de direção de alta corrente de +4 AUnique Bipolar e CMOS True Drive OutputStage fornece alta corrente em MOSFET MillerThresholds
* Entradas compatíveis TTL/CMOS independentes da tensão de alimentação
* Tempo de subida típico de 20 ns e tempo de queda típico de 15 ns com carga de 1,8 nF
* Tempo de atraso típico de propagação de 25 ns com queda de entrada e 35 ns com aumento de entrada
* Tensão de alimentação de 4 V a 15 V
* As saídas duplas podem ser paralelas para uma maior corrente de acionamento
* Disponível no pacote MSOPPowerPADTM com melhoramento térmico
* De -40°C a 125°C
AplicaçãoUCC27424DR
* Fontes de alimentação do modo de comutação
* Conversores DC/DC
* Controladores de motor
* Condutores de linha
* Amplificadores de comutação de classe D
Classificações ambientais e de exportação da UCC27424DR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
