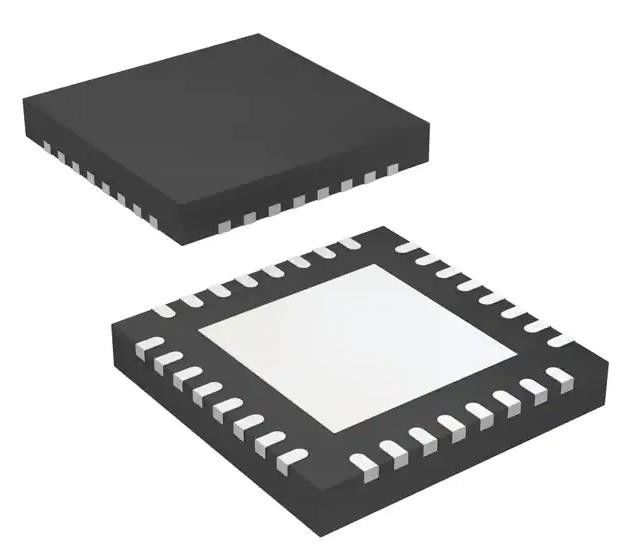

LMK00334RTVT PCI Express (PCIe), SATA CPU IC 400MHz 1 Saída 32-WQFN (5x5)
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LMK00334RTVT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Propósito principal: | PCI Express (PCIe), CPU SATA | Input: | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, cristal |
|---|---|---|---|
| Produção: | HCSL, LVCMOS | Número de circuitos: | 1 |
| Relação - Input:Output: | 3:05 | Frequência - Máximo: | 400 MHz |
| Voltagem - Fornecimento: | 3.15V ~ 3.45V | ||
Descrição de produto
SN74CBTLV3257DBQR Multiplexador/Demultiplexador 4 x 1:2 16-SSOP
Especificações de LMK00334RTVT
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Relógio/Timing | |
| Relógio/horário específico da aplicação | |
| Mfr | Texas Instruments |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Programação com chave digital | Não verificado |
| PLL | - Não, não. |
| Propósito principal | PCI Express (PCIe), CPU SATA |
| Input | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, Crystal |
| Produção | HCSL, LVCMOS |
| Número de circuitos | 1 |
| Relação - Input:Output | 3:05 |
| Diferencial - Input:Output | Sim/Sim |
| Frequência - Máximo | 400 MHz |
| Voltagem - Fornecimento | 3.15V ~ 3.45V |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 32-WFQFN Pad exposto |
| Pacote de dispositivos do fornecedor | 32 WQFN (5x5) |
| Número do produto de base | LMK00334 |
Características doLMK00334RTVT
• Multiplexador de entrada 3:1
¢ Duas entradas universais operam até 400 MHz
e aceitar LVPECL, LVDS, CML, SSTL, HSTL,
HCSL, ou relógios de ponta única
Uma entrada de cristal aceita uma frequência de 10 a 40 MHz
de diâmetro não superior a 50 mm
• Dois bancos com dois resultados diferenciais cada um
HCSL ou Hi-Z (selecionável)
¢ Jitter de fase RMS aditivo para PCIe Gen5 a 100
MHz:
• 15 s RMS (típico)
• PSRR elevado: ¢72 dBc a 156,25 MHz
• Saída LVCMOS com entrada de activação síncrona
• Configuração controlada por pinos
• Alimentação do núcleo VCC: 3,3 V ± 5%
• Três fontes de saída VCCO independentes: 3,3 V,
2.5 V ± 5%
• Faixa de temperaturas industriais: de 40°C a 105°C
• WQFN de 32 pinos (5 mm × 5 mm)
AplicaçãoLMK00334RTVT
• Interruptores de centros de dados
• Roteadores principais
• Servidores, computação, PCIe Gen 3.0 a 5.0
• Unidades de rádio remotas e unidades de banda base
