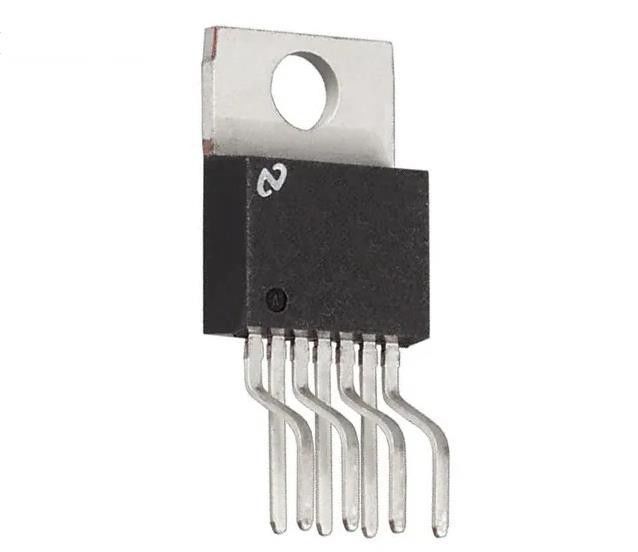

LM2678T-ADJ/NOPB Buck Switching Regulator IC Positivo Ajustável 1.21V 1 Saída 5A
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM2678T-ADJ/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Função: | Descenso | Configuração de saída: | Positivo |
|---|---|---|---|
| Tipo de saída: | Ajustável | Número de saídas: | 1 |
| Voltagem - Entrada (min): | 8V | Voltagem - Entrada (máximo): | 40 V |
| Voltagem - saída (min/fixa): | 1.21V | Voltagem - Saída (máximo): | 37V |
Descrição de produto
LM2678T-ADJ/NOPB Buck Switching Regulator IC Positivo Ajustável 1.21V 1 Saída 5A
Especificações de LM2678T-ADJ/NOPB
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Texas Instruments |
| Série | Simple Switcher® |
| Pacote | Tubos |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Voltagem - Entrada (min) | 8V |
| Voltagem - Entrada (máximo) | 40 V |
| Voltagem - saída (min/fixa) | 1.21V |
| Voltagem - Saída (máximo) | 37 V |
| Corrente - Saída | 5A |
| Frequência - Troca | 260 kHz |
| Rectificador síncrono | - Não, não. |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Através do Buraco |
| Embalagem / Caixa | TO-220-7 Pistas de condução |
| Pacote de dispositivos do fornecedor | TO-220-7 |
| Número do produto de base | LM2678 |
Características do LM2678T-ADJ/NOPB
• Eficiência até 92%
• Simples e fácil de desenhar usando produtos prontos para uso
Componentes externos
• Comutador de saída DMOS de 120 mΩ
• 3,3 V, 5 V e 12 V de saída fixa e ajustável
(1.2 V a 37 V) Versões
• Corrente de espera de 50 μA quando desligada
• ± 2% Tolerância máxima de saída em linha completa
e Condições de carga
• Ampla gama de tensão de entrada: 8 V a 40 V
• Oscilador interno de frequência fixa de 260 kHz
• -40 a 125°C Temperatura da junção de funcionamento
Distância
• Criar um design personalizado usando o LM2678 com
o WEBENCH® Power Designer
Aplicação da LM2678T-ADJ/NOPB
• Reguladores de comutação StepDown simples de conceber e de elevada eficiência (> 90%)
• Preregulador de sistema eficiente para tensão linear
Reguladores
• Carregadores de bateria
Classificações ambientais e de exportação deLM2678T-ADJ/NOPB
| Descrição do atributo | |
| Estado de conformidade com a RoHS | |
| Nível de sensibilidade à humidade (MSL) 1 (Ilimitado) | |
| Estatuto REACH REACH Não afectado | |
| ECCN EAR99 | |
| HTSUS 8542.39.0001 |
