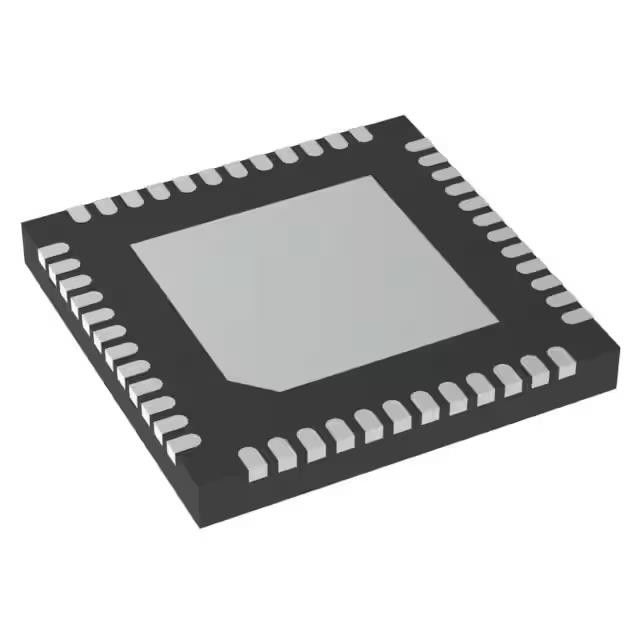

ATMEGA1609-MUR Administrador: ATMEGA1609-MUR IC MCU 8BIT 16KB FLASH 48UQFN
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ATMEGA1609-MUR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Processador central: | AVR | Tamanho do núcleo: | 8 bits |
|---|---|---|---|
| Velocidade: | 20 MHz | Conectividade: | I2C, SPI, UART/USART |
| Periféricos: | Detecção/reinicialização, POR, PWM, WDT | Número de entradas e saídas: | 41 |
| Tamanho da Memória do Programa: | 16KB (16K x 8) | Tipo de memória do programa: | Flash |
Descrição de produto
ATMEGA1609-MUR Administrador: ATMEGA1609-MUR IC MCU 8BIT 16KB FLASH 48UQFN
AVR megaAVR® 0, Segurança Funcional (FuSa) Microcontrolador IC 8-Bit 20MHz 16KB (16K x 8) FLASH 48-UQFN (6x6)
Especificações de ATMEGA1609-MUR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Mfr | Tecnologia de microchip |
| Série | MegaAVR® 0, Segurança Funcional (FuSa) |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Processador central | AVR |
| Tamanho do núcleo | 8 bits |
| Velocidade | 20 MHz |
| Conectividade | I2C, SPI, UART/USART |
| Periféricos | Detecção/reinicialização, POR, PWM, WDT |
| Número de entradas e saídas | 41 |
| Tamanho da Memória do Programa | 16KB (16K x 8) |
| Tipo de memória do programa | Flash |
| Tamanho da EEPROM | 256 x 8 |
| Tamanho da RAM | 2K x 8 |
| Voltagem - Fornecimento (Vcc/Vdd) | 1.8V ~ 5.5V |
| Conversores de dados | A/D 16x10b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 48-UFQFN Exposto |
| Pacote de dispositivos do fornecedor | O número de veículos deve ser igual ou superior a: |
| Número do produto de base | ATMEGA1609 |
Características do ATMEGA1609-MUR
• CPU AVR®:
¢ Acesso de E/S de ciclo único
- Controlador de interrupção de dois níveis
Multiplicador de hardware de dois ciclos
• Memórias:
Memória Flash auto-programável do sistema
¢ 256B EEPROM
2 KB de SRAM
️ Escrever/apagar resistência:
• Flash 10.000 ciclos
• EEPROM 100 000 ciclos
¢ Retenção de dados: 40 anos a 55°C
• Sistema:
Circuito POR (Power-on Reset)
Opções de relógio:
• Oscilador interno de baixa potência de 16/20 MHz
• Oscilador interno de ultra baixa potência (ULP) de 32,768 kHz
• Oscilador de cristal externo de 32,768 kHz
• Entrada do relógio externo
Interface de depuração de programas unificada de um único pin (UPDI)
Três modos de sono:
• Desativado com todos os periféricos a funcionar para despertar imediatamente
• Em estado de espera
O funcionamento configurável dos periféricos selecionados
Períferos para sonambulismo
• Desligação de energia com funcionalidade de despertar limitada
• Periféricos:
¢ Um temporizador/contador de 16 bits tipo A (TCA) com um registo de período dedicado e três canais de comparação
¢ Até quatro temporizadores/contadores de 16 bits tipo B (TCB) com captura de entrada
¢ Um contador de tempo real (RTC) de 16 bits a funcionar a partir de um cristal externo ou de um oscilador RC interno
- Até quatro USARTs com gerador de taxa de baud fracionária, auto-baud e detecção de início de quadro
Interface periférica serial (SPI) mestre/escravo
TWI mestre/escravo com dupla correspondência de endereço
• Pode operar simultaneamente como mestre e escravo
• Modo padrão (Sm, 100 kHz)
• Modo rápido (Fm, 400 kHz)
• Modo rápido mais (Fm+, 1 MHz)
Sistema de eventos para sinalização interperiférica independente e previsível
Lógico personalizado configurável (CCL) com até quatro tabelas de busca programáveis (LUT)
¢ Um Comparador Análogo (CA) com uma entrada de referência escalável
¢ Um conversor analógico-digital (ADC) de 10 bits a 150 kps
5 referências de tensão interna selecionáveis: 0,55V, 1,1V, 1,5V, 2,5V e 4,3V
Hardware de digitalização de memória de código CRC
• Escanamento CRC automático opcional antes da execução de código é permitido
¢ Timer de vigilância (WDT) com modo Janela, com oscilador separado no chip
¢ Interrupção externa em todos os pinos de uso geral
Aplicações de ATMEGA1609-MUR
Os microcontroladores ATmega808/809/1608/1609 fazem parte da série 0 do megaAVR®, que utiliza o AVR®
Classificações ambientais e de exportação deATMEGA1609-MUR
| Descrição do atributo | |
| Estado de conformidade com a RoHS | |
| Estatuto REACH REACH Não afectado | |
| ECCN EAR99 | |
| HTSUS 8542.31.0001 |
