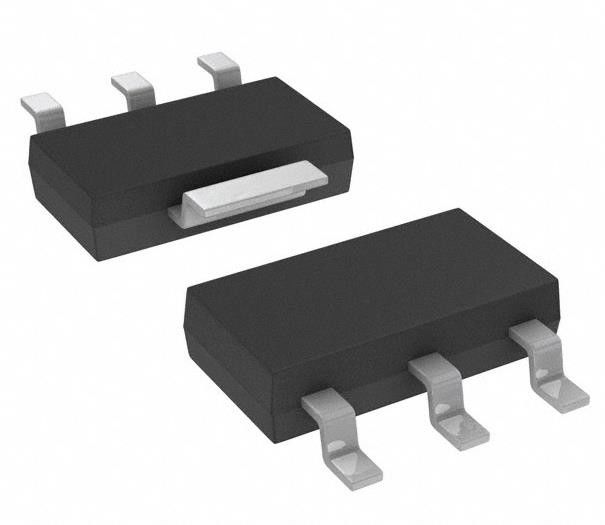

TDA3663/N1,135 Regulador de tensão linear IC positivo fixo 1 saída 100mA SC-73
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TDA3663/N1,135 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Configuração de saída: | Positivo | Tipo de saída: | Fixado |
|---|---|---|---|
| Número de reguladores: | 1 | Voltagem - Entrada (máximo): | 45 V |
| Voltagem - saída (min/fixa): | 3.3V | Desligamento da tensão (máximo): | 0.3V @ 50mA |
| Corrente - Saída: | 100 mA | Corrente - Quiescente (Iq): | µA 30 |
Descrição de produto
TCLT1002 Transistor Optoisolator Saída 5000Vrms 1 Canal 4-SOP
Especificações de TDA3663/N1,135
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - lineares | |
| Mfr | N-X-P USA Inc. |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Configuração de saída | Positivo |
| Tipo de saída | Fixado |
| Número de reguladores | 1 |
| Voltagem - Entrada (máximo) | 45 V |
| Voltagem - saída (min/fixa) | 3.3V |
| Voltagem - Saída (máximo) | - |
| Desligamento da tensão (máximo) | 0.3V @ 50mA |
| Corrente - Saída | 100 mA |
| Corrente - Quiescente (Iq) | 30 μA |
| Corrente - Fornecimento (máximo) | 2.5 mA |
| PSRR | 60 dB (120 Hz) |
| Características de controlo | - |
| Características de protecção | Temperatura superior, polaridade inversa, curto-circuito, tensão transitória |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | TO-261-4, TO-261AA |
| Pacote de dispositivos do fornecedor | SC-73 |
| Número do produto de base | TDA366 |
Características do TDA3663/N1,135
■ Regulador fixo de 3,3 V, 100 mA
■ Faixa de tensão de alimentação até 45 V
■ Corrente de quiescência muito baixa de 15 μA (valor típico)
■ Voltagem de saída muito baixa
■ Alta rejeição por ondulação
■ Proteção:
◆ Segurança de polaridade inversa (até -25 V sem alta corrente inversa)
◆ Transiente negativo de 50 V (RS = 10 Ω, t < 100 ms)
◆ Capaz de suportar tensões de até 18 V na saída (a linha de alimentação pode estar em curto-circuito)
◆ Proteção ESD em todos os pinos
◆ Curto-circuito de corrente contínua seguro para a terra e VP da saída do regulador
◆ Proteção contra temperaturas (a Tj > 150 °C)
Aplicações de TDA3663/N1,135
O TDA3663 é um regulador de tensão fixo de 3,3 V com uma tensão de saída muito baixa e corrente quiescente, que opera numa ampla gama de tensões de alimentação.
Classificações ambientais e de exportação deTDA3663/N1,135
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
