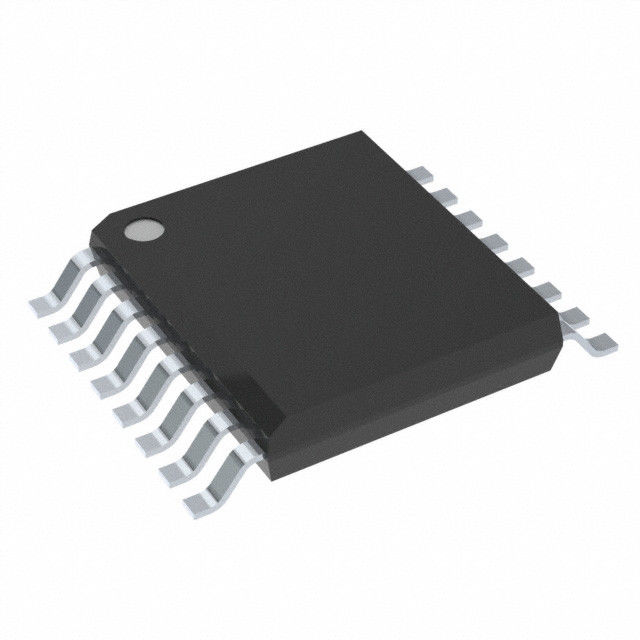

isoladores de duplo canal 4Mbps ISO1212DBQR 16-SSOP de 2500Vrms Digitas
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | ISO1212DBQR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tensão - isolamento: | 2500Vrms | Tensão - fonte: | 2.25V ~ 5.5V |
|---|---|---|---|
| Temperatura de funcionamento: | -40°C ~ 125°C | Montando o tipo: | Montagem de superfície |
| Pacote/caso: | 16-SSOP (0,154", largura de 3.90mm) | Pacote do dispositivo do fornecedor: | 16-SSOP |
| Realçar: | isoladores de duplo canal de 2500Vrms Digitas,isoladores de duplo canal de 4Mbps Digitas,4Mbps ISO1212DBQR |
||
Descrição de produto
Canal 4Mbps 25kV/µs CMTI 16-SSOP dos isoladores 2500Vrms 2 de ISO1212DBQR Digitas
Características de ISO1212DBQR
1• Complacente a IEC 61131-2; Tipo - 1, 2, 3
as características para 24-V isolaram entradas digitais
• Apoios 9-V à entrada digital da C.C. 300-V e da C.A.
projetos usando os resistores externos
• Limite atual exato para a dissipação da baixa potência:
– 2,2 miliampères a 2,47 miliampères para o tipo 3
– Até 6,5 miliampères ajustável
• Elimina a necessidade para a fonte de alimentação do campo-lado
• Escala alta da entrada-tensão com polaridade reversa
proteção: ±60 V
• detecção da Fio-ruptura (refira TIDA-01509)
• Configurável como a fonte ou a entrada de naufrágio
• Taxas de dados altas: até 4 Mbps
• Permita o pino de multiplexar sinais de saída
• Imunidade transiente alta: ±70-kV/µs CMTI
• Escala larga da fonte (VCC1): 2,25 V a 5,5 V
• Variação da temperatura ambiental: – 40°C a +125°C
• Opções compactas do pacote:
– Monocanal ISO1211, SOIC-8
– ISO1212 de duplo canal, SSOP-16
• Certificações relacionados com a segurança:
– Isolação básica pelo VDE do RUÍDO V 0884-11
– Reconhecimento 1577, isolação do UL 2500-VRMS
– IEC 60950-1, IEC 62368-1, IEC 61010-1 e
Certificações do GB 4943.1-2011
|
TIPO
|
DESCRIÇÃO
|
|---|---|
|
Categoria
|
Isoladores
Isoladores de Digitas
|
|
Série
|
ISO121x
|
|
Estado do produto
|
Ativo
|
|
Tecnologia
|
Acoplamento capacitivo
|
|
Tipo
|
Uso geral
|
|
Poder isolado
|
Não
|
|
Número de canais
|
2
|
|
Entradas - lado 1/Side 2
|
0/2
|
|
Tipo de canal
|
Unidirecional
|
|
Tensão - isolamento
|
2500Vrms
|
|
Imunidade transiente do modo comum (minuto)
|
25kV/µs
|
|
Taxa de dados
|
4Mbps
|
|
TpLH/tpHL do atraso de propagação (máximo)
|
140ns, 15ns
|
|
Distorção da largura de pulso (máxima)
|
-
|
|
Tempo da elevação/queda (tipo)
|
3ns, 3ns
|
|
Tensão - fonte
|
2.25V ~ 5.5V
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
16-SSOP (0,154", largura de 3.90mm)
|
|
Pacote do dispositivo do fornecedor
|
16-SSOP
|
|
Número baixo do produto
|
ISO1212
|
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
