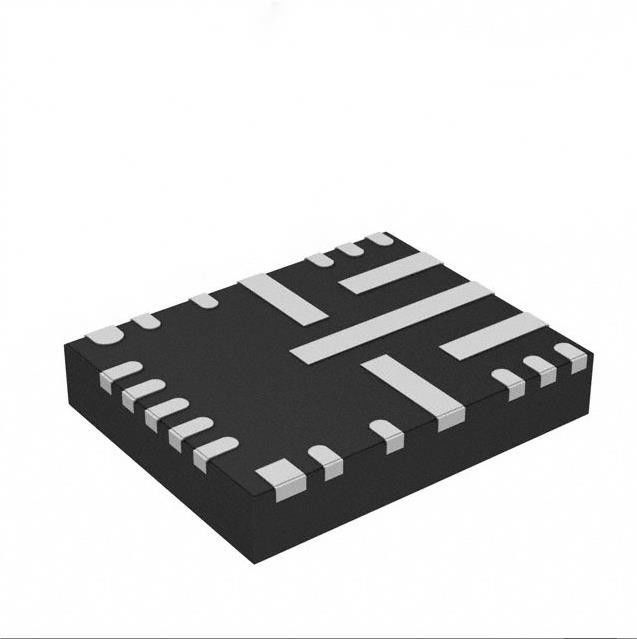

22-VFQFN circuito integrado Chip Switching Regulator IC LM53635MQRNLRQ1
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | LM53635MQRNLRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Topologia: | Fanfarrão | Tensão - entrada (minuto): | 3.9V |
|---|---|---|---|
| Tensão - entrada (máximo): | 36V | Tensão - saída (minuto/fixado): | 5V |
| Atual - saída: | 3.5A | Frequência - interruptor: | 2.1MHz |
| Realçar: | LM53635MQRNLRQ1,Microplaqueta do circuito integrado 22-VFQFN,Regulador de interruptor 22-VFQFN IC |
||
Descrição de produto
O positivo de IC do regulador de interruptor LM53635MQRNLRQ1 fixou 5V 1 a saída 3.5A 22-VFQFN
Características de LM53635MQRNLRQ1
Automotivo AEC-Q100 qualificado:
– Categoria 1 da temperatura do dispositivo: – 40°C a +125°C
variação da temperatura de funcionamento ambiental
– Nível 2 da classificação de HBM do dispositivo
– Nível C6 da classificação do dispositivo CDM
• – 40°C à variação da temperatura da junção de +150°C
• urrent 15-µA quieto em nenhuma carga (típica) com
saída 3.3-V
• 5,0 pacote do milímetro VQFN do × 4,0 do milímetro com ou sem
flancos wettable e 0,6 milímetros de afastamento de VIN
• Baixo ruído do IEM e do interruptor
• Opção do espectro de propagação
• Sincronização externo da frequência
• Saída RESTAURADA com liberação do filtro interno e das 3 Senhoras
temporizador
• modo forçado Pin-selecionável de PWM
• Compensação incorporado, começo macio, limite atual,
parada programada térmica, e UVLO
• saída 0.6-V em 3,5 A em 105°C Ta
• tolerância da tensão da saída de ±1% (– 40°C a 125°C TJ
)
• Disponível com 5-V fixo, 3.3-V ou saída ajustável
| Tipo | DESCRIÇÃO |
|
Série
|
Automotivo, AEC-Q100
|
|
Estado do produto
|
Ativo
|
|
Função
|
Abaixador
|
|
Configuração de saída
|
Positivo
|
|
Topologia
|
Fanfarrão
|
|
Tipo da saída
|
Fixado
|
|
Número de saídas
|
1
|
|
Tensão - entrada (minuto)
|
3.9V
|
|
Tensão - entrada (máximo)
|
36V
|
|
Tensão - saída (minuto/fixado)
|
5V
|
|
Tensão - saída (máxima)
|
-
|
|
Atual - saída
|
3.5A
|
|
Frequência - interruptor
|
2.1MHz
|
|
Retificador síncrono
|
Sim
|
|
Temperatura de funcionamento
|
-40°C ~ 150°C (TJ)
|
|
Montando o tipo
|
Montagem de superfície, flanco Wettable
|
|
Pacote/caso
|
22-VFQFN
|
|
Pacote do dispositivo do fornecedor
|
22-VQFN-HR (5x4)
|
|
Número baixo do produto
|
LM53635
|
Aplicações de LM53635MQRNLRQ1
• Telemática
• Unidade principal
• Conjunto da instrumentação
• Aplicações a pilhas
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
