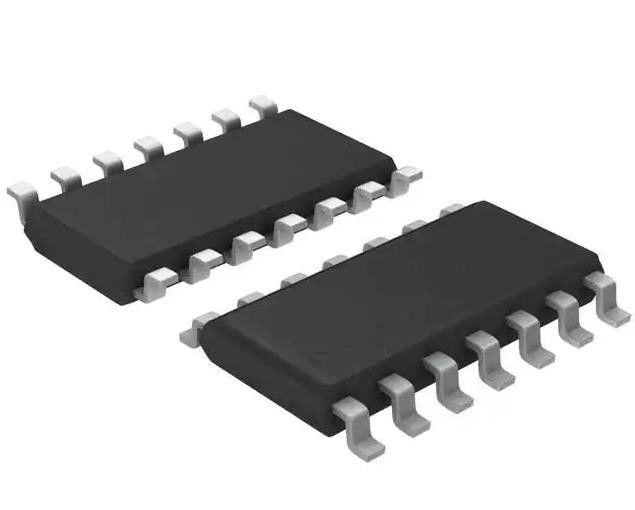

TC74HC02AF NOR Chips de circuito integrado de portão 4 canal 14-SOP
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TC74HC02AF |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Estatuto do produto: | Não para novos desenhos | Tipo de lógica: | NEM porta |
|---|---|---|---|
| Número de circuitos: | 4 | Número de entradas: | 2 |
| Voltagem - Fornecimento: | 2V ~ 6V | Corrente - Quiescente (máximo): | 1 µA |
| Corrente - Alta e baixa potência: | 5.2mA, 5.2mA | Nível entrado da lógica - ponto baixo: | 0,5V ~ 1,8V |
Descrição de produto
TC74HC02AF Portão NOR Chips de circuito integrado 4 canais 14-SOP
Especificações de TC74HC02AF
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Portões e inversores | |
| Mfr | Toshiba Semicondutores e Armazenamento |
| Série | 74HC |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Não para novos desenhos |
| Tipo de lógica | Portão NOR |
| Número de circuitos | 4 |
| Número de entradas | 2 |
| Características | - |
| Voltagem - Fornecimento | 2V ~ 6V |
| Corrente - Quiescente (máximo) | 1 μA |
| Corrente - Alta e baixa potência | 5.2mA, 5.2mA |
| Nível de lógica de entrada - baixo | 0.5V ~ 1.8V |
| Nível de lógica de entrada - elevado | 1.5V ~ 4.2V |
| Retardo máximo de propagação @ V, Max CL | 13ns @ 6V, 50pF |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 14-SOP |
| Embalagem / Caixa | 14-SOIC (0,209", 5,30 mm de largura) |
| Número do produto de base | 74HC02 |
Características do TC74HC02AF
• Alta velocidade: tpd = 6 ns (normal) a VCC = 5 V
• Baixa dissipação de potência: ICC = 1 μA (max) a Ta = 25°C
• Alta imunidade ao ruído: VNIH = VNIL = 28% VCC (min)
• Capacidade de saída: 10 cargas LSTTL
• Impedância de saída simétrica:
• Delas de propagação equilibrados: tpLH ∼− tpHL
• Ampla gama de tensões de funcionamento: VCC (opr) = 2 a 6 V
• Pin e função compatíveis com o 74LS02
Descrições de TC74HC02AF
O TC74HC02A é um CMOS de alta velocidade 2-INPUT NOR GATE fabricado com tecnologia de porta de silício C2MOS.
Classificações ambientais e de exportação deTC74HC02AF
| Atributo | Descrição |
| Estatuto da RoHS | Compatível com a RoHS |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
