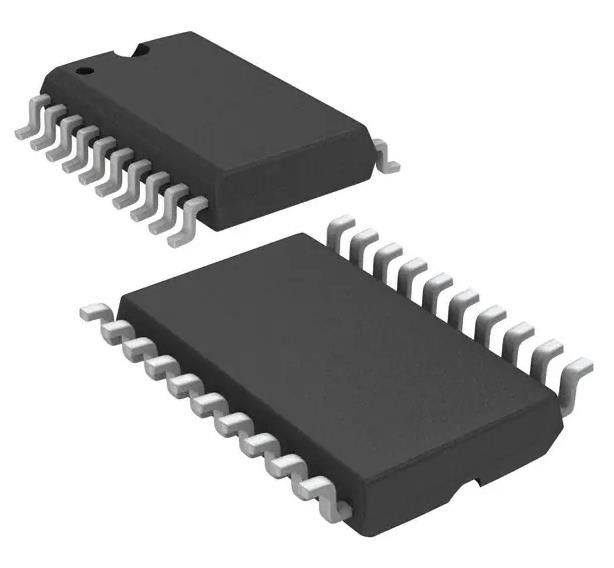

SN74HC540DW Buffer, Inverter 1 elemento 8 bits por elemento 3-estado saída 20-SOIC
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SN74HC540DW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Pacote: | Tubos | Tipo de lógica: | Proteja, invertendo |
|---|---|---|---|
| Número de elementos: | 1 | Número de bits por elemento: | 8 |
| Tipo de saída: | 3-estado | Corrente - Alta e baixa potência: | 7.8mA, 7.8mA |
| Voltagem - Fornecimento: | 2V ~ 6V | Temperatura de funcionamento: | -40°C ~ 85°C (TA) |
Descrição de produto
SN74HC540DW Buffer, Inverter 1 elemento 8 bits por elemento 3-estado saída 20-SOIC
Especificações de SN74HC540DW
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Buffers, Drivers, Receivers, Transceivers | |
| Mfr | Texas Instruments |
| Série | 74HC |
| Pacote | Tubos |
| Tipo de lógica | Buffer, inversão |
| Número de elementos | 1 |
| Número de bits por elemento | 8 |
| Tipo de entrada | - |
| Tipo de saída | 3-Estado |
| Corrente - Alta e baixa potência | 70,8 mA, 7,8 mA |
| Voltagem - Fornecimento | 2V ~ 6V |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 20-SOIC (0,295", 7,50 mm de largura) |
| Pacote de dispositivos do fornecedor | 20-SOIC |
| Número do produto de base | 74HC540 |
Características do SN74HC540DW
• Ampla gama de tensões de funcionamento de 2 V a 6 V
• As saídas de alta corrente de três estados conduzem as linhas de autocarros diretamente ou até 15 cargas LSTTL
• Baixo consumo de energia, 80 μA max ICC
• tpd típico = 8 ns
• motor de saída de ± 6 mA a 5 V
• Baixa corrente de entrada de 1 μA max.
• Pinout de fluxo de dados (todas as entradas do lado oposto das saídas)
Aplicações de SN74HC540DW
Esses tampões octal e drivers de linha apresentam o desempenho da popular série ¥HC240 e oferecem um pin-out com entradas e saídas em lados opostos do pacote.Este arranjo facilita muito o layout da placa de circuito impresso.
Classificações ambientais e de exportação deSN74HC540DW
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
