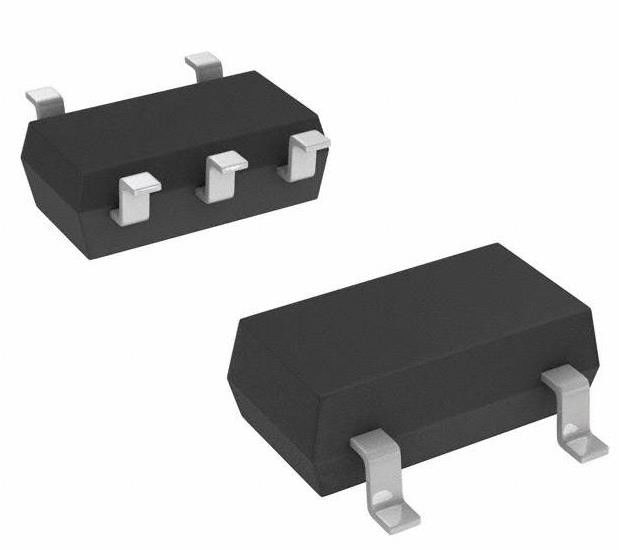

NC7SP04P5X Inverter Chips de circuito integrado eletrônico 1 canal SC-70-5 0,9V ~ 3,6V 900 nA
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | NC7SP04P5X |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo de lógica: | Inversor | Número de circuitos: | 1 |
|---|---|---|---|
| Número de entradas: | 1 | Voltagem - Fornecimento: | 0.9V ~ 3.6V |
| Corrente - Quiescente (máximo): | nA 900 | Corrente - Alta e baixa potência: | 2.6mA, 2.6mA |
| Nível entrado da lógica - ponto baixo: | 0.7V ~ 0,9V | Nível entrado da lógica - alto: | 1.6V ~ 2.1V |
Descrição de produto
NC7SP04P5X Inverter Chips de circuito integrado eletrônico 1 canal SC-70-5 0,9V ~ 3,6V 900 nA
Especificações de NC7SP04P5X
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Portões e inversores | |
| Mfr | semi- |
| Série | 7SP |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de lógica | Inversor |
| Número de circuitos | 1 |
| Número de entradas | 1 |
| Características | - |
| Voltagem - Fornecimento | 0.9V ~ 3.6V |
| Corrente - Quiescente (máximo) | 900 nA |
| Corrente - Alta e baixa potência | 20,6 mA, 2,6 mA |
| Nível de lógica de entrada - baixo | 0.7V ~ 0,9V |
| Nível de lógica de entrada - elevado | 1.6V ~ 2.1V |
| Retardo máximo de propagação @ V, Max CL | 9.2ns @ 3.3V, 30pF |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | SC-70-5 |
| Embalagem / Caixa | 5-TSSOP, SC-70-5, SOT-353 |
| Número do produto de base | 7SP04 |
Características do NC7SP04P5X
* Função de alimentação VCC de 0,9 V a 3,6 V
* 3,6V Tolerância de sobrevoltagem de entrada/saída em VCC de 0,9V a 3,6V
* Atraso de propagação (t PD):
-4.0ns Típico para CCV de 3,0 V a 3,6 V
-5,0ns Típico para VCC de 2,3 V a 2,7 V
-6.0ns Típico para 1,65 V a 1,95 V CC
-7,0ns Típico para 1,40 V a 1,60 V CC
-11.0ns Típico para 1,10 V a 1,30 V CC
≈ -27,0 ns Típico para 0,90 V CC
* Desligamento de entrada e saída de alta impedança
* Dispositivo estático (I OH/I OL):
- ± 2,6 mA a 3,00 V CC
- ± 2,1 mA a 2,30 V CC
- ± 1,5 mA a 1,65 V CC
- ± 1,0 mA a 1,40 V CC
- ± 0,5 mA a 1,10 V CC
- ± 20 μA a 0,9 V VCC
* Circuito de redução de ruído / EMI da série silenciosaTM
* Pacotes MicroPakTM Ultrapequenos
* Potência Dinâmica Ultra Baixa
Descrições de NC7SP04P5X
O NC7SP04 é um inversor único da série de Ultra Low Power (ULP) da Fairchild da TinyLogic®. Ideal para aplicações onde a duração da bateria é crítica,Este produto é concebido para um consumo de energia ultra baixo na faixa de funcionamento V CC de 0.9V a 3,6V.
Classificações ambientais e de exportação deNC7SP04P5X
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
