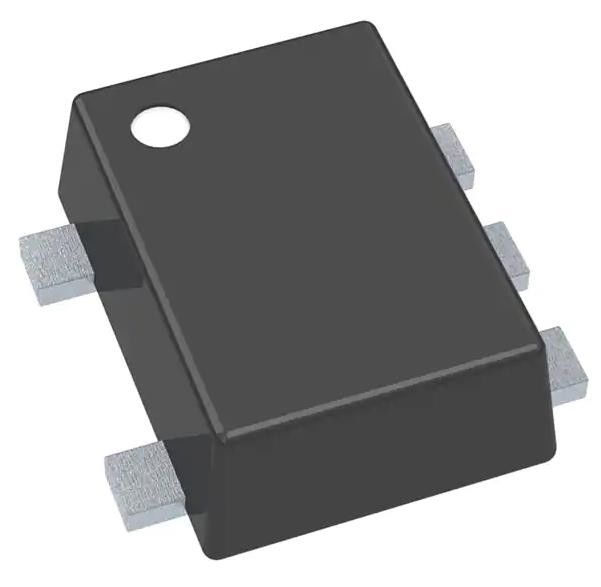

NL17SZ14XV5T2G Inverter IC 1 canal Schmitt gatilho SOT-553
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | NL17SZ14XV5T2G |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo de lógica: | Inversor | Número de circuitos: | 1 |
|---|---|---|---|
| Número de entradas: | 1 | Características: | Schmitt Gatilho |
| Voltagem - Fornecimento: | 1,65V ~ 5,5V | Corrente - Quiescente (máximo): | 1 µA |
| Corrente - Alta e baixa potência: | 32mA, 32mA | Nível entrado da lógica - ponto baixo: | 0.2V ~ 1.2V |
Descrição de produto
NCP114BMX300TCG Regulador de tensão linear IC positivo fixo 1 saída 300mA
Especificações de NL17SZ14XV5T2G
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Portões e inversores | |
| Mfr | semi- |
| Série | 17SZ |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de lógica | Inversor |
| Número de circuitos | 1 |
| Número de entradas | 1 |
| Características | Schmitt Trigger |
| Voltagem - Fornecimento | 1.65V ~ 5.5V |
| Corrente - Quiescente (máximo) | 1 μA |
| Corrente - Alta e baixa potência | 32mA, 32mA |
| Nível de lógica de entrada - baixo | 0.2V ~ 1.2V |
| Nível de lógica de entrada - elevado | 1.4V ~ 3.6V |
| Retardo máximo de propagação @ V, Max CL | 5.9ns @ 5V, 50pF |
| Temperatura de funcionamento | -55°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | SOT-553 |
| Embalagem / Caixa | SOT-553 |
| Número do produto de base | 17SZ14 |
Características do NL17SZ14XV5T2G
• Concebido para operação VCC de 1,65 V a 5,5 V
• 3,7 ns tPD a VCC = 5 V (tipo)
• Tolerância à sobrevoltagem de entrada/saída até 5,5 V
• O IOFF apoia a proteção contra apagões parciais
• Fonte/Reservatório 24 mA a 3,0 V
• Disponível nos pacotes SC−88A, SC−74A, SOT−553, SOT−953 e UDFN6
• Complexidade do chip < 100 FETs
• Sufixo −Q para aplicações automotivas e outras que exijam requisitos únicos de alteração de local e controlo; AEC−Q100 Qualificado e com capacidade PPAP
• Estes Dispositivos são livres de Pb−, livres de Halógenos/BFR e são compatíveis com a RoHS
Aplicações de NL17SZ14XV5T2G
O NL17SZ14 é um único inversor com gatilho Schmitt em pequenos pacotes.
Classificações ambientais e de exportação deNL17SZ14XV5T2G
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
