LT3680IDD#TRPBF Buck Switching Regulator IC Positivo Ajustável 0,79V 1 Saída 3,5A
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LT3680IDD#TRPBF |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Topologia: | Buck. | Tipo de saída: | Ajustável |
|---|---|---|---|
| Número de saídas: | 1 | Voltagem - Entrada (min): | 3.6V |
| Voltagem - Entrada (máximo): | 36 V | Voltagem - saída (min/fixa): | 0.79V |
| Voltagem - Saída (máximo): | 30V | Corrente - Saída: | 3.5A |
| Frequência - Troca: | 230kHz ~ 2.45MHz | ||
Descrição de produto
LT3680IDD#TRPBF Buck Switching Regulator IC Positivo Ajustável 0,79V 1 Saída 3,5A
Especificações de LT3680IDD#TRPBF
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Analog Devices Inc. |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Voltagem - Entrada (min) | 3.6V |
| Voltagem - Entrada (máximo) | 36 V |
| Voltagem - saída (min/fixa) | 0.79V |
| Voltagem - Saída (máximo) | 30 V |
| Corrente - Saída | 3.5A |
| Frequência - Troca | 230 kHz ~ 2,45 MHz |
| Rectificador síncrono | - Não, não. |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |

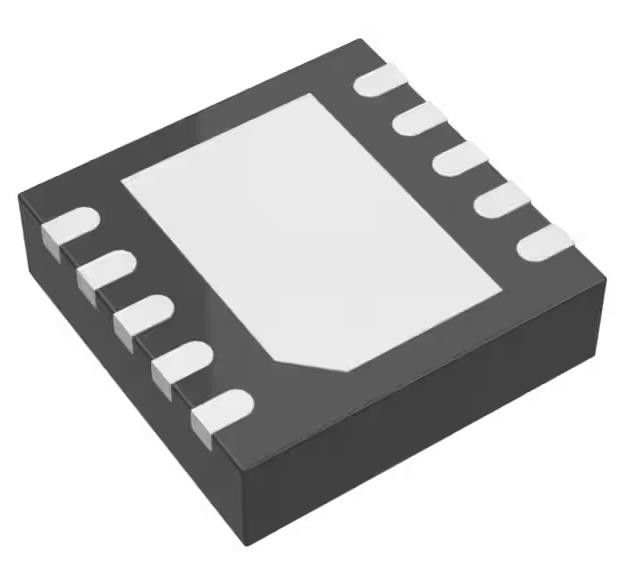

| Embalagem / Caixa | Pad 10-WFDFN Exposto |
| Pacote de dispositivos do fornecedor | 10-DFN (3x3) |
| Número do produto de base | LT3680 |
Características do LT3680IDD#TRPBF
■ Ampla faixa de tensão de entrada: 3,6 V a 36 V
■ 3.5A Corrente de saída máxima
■ Operação em modo de explosão de baixa ondulação (< 15mVP-P): QI = 75μA a 12VIN a 3,3VOUT
■ Frequência de comutação ajustável: 200 kHz a 2,4 MHz
■ Corrente de desligamento baixa: QI < 0,5 μA
■ Diodo de reforço integrado
■ Sincronizável entre 250 kHz e 2 MHz
■ Poder Boa Bandeira
■ Design do interruptor de saturação: 95 m de resistência
■ Voltagem de referência de retroalimentação de 0,790 V
■ Tensão de saída: 0,79V a 30V
■ Proteção térmica
■ Capacidade de arranque suave
■ Pequenos pacotes MSOP e DFN (3mm × 3mm) com 10 pines com reforço térmico
Descrições deLT3680IDD#TRPBF
■ Regulamento relativo às baterias automóveis
■ Energia para produtos portáteis
■ Regulação do abastecimento distribuído
■ Fornecimentos industriais
■ Regulamento relativo aos transformadores de parede
Classificações ambientais e de exportação deLT3680IDD#TRPBF
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
