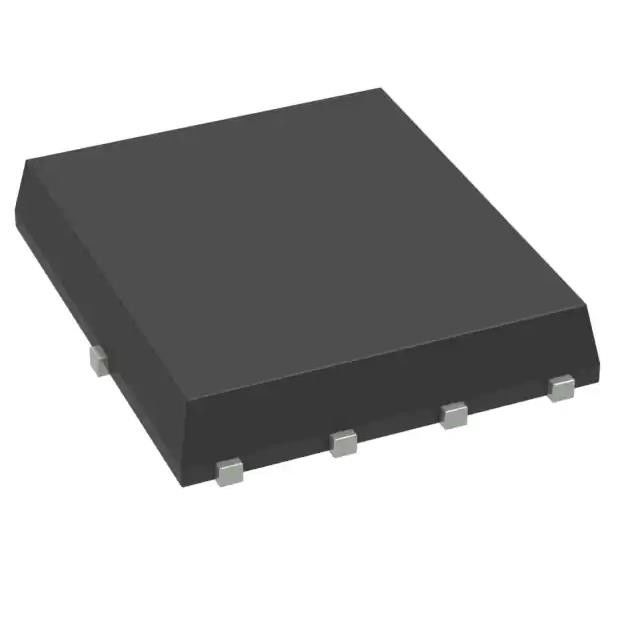

Canal 40V 25A 49A 2.5W 104W da microplaqueta N de IC do transistor de 8-PQFN FDMS8460
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | FDMS8460 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Drene à tensão da fonte (Vdss): | 40 V | Atual - dreno contínuo (identificação) @ 25°C: | 25A (Ta), 49A (Tc) |
|---|---|---|---|
| Tensão da movimentação (Max Rds On, Min Rds On): | 4.5V, 10V | RDS (máximo) @ na identificação, Vgs: | 2.2mOhm @ 25A, 10V |
| Carga da porta (Qg) (máximo) @ Vgs: | 110 nC @ 10 V | Vgs (máximo): | ±20V |
| Realçar: | 8-PQFN FDMS8460,Microplaqueta de IC do transistor FDMS8460,Canal 40V 25A da microplaqueta N de IC |
||
Descrição de produto
N-canal 40 V 25A 49A 2.5W 104W 8-PQFN da microplaqueta de IC do transistor FDMS8460 (5x6)
Características de FDMS8460
• RDS máximo (sobre) = 2,2 m em VGS = 10 V, identificação = 25 A
• RDS máximo (sobre) = 3,0 m em VGS = 4,5 V, identificação = 21,7 A
• Combinação avançada do pacote e do silicone para o baixo RDS (sobre)
• Projeto de pacote MSL1 robusto
• 100% UIL testou
• RoHS complacente
Atributos de produto de FDMS8460
|
Produto
|
FDMS8460
|
|
Tipo do FET
|
N-canal
|
|
Tecnologia
|
MOSFET (óxido de metal)
|
|
Drene à tensão da fonte (Vdss)
|
40 V
|
|
Atual - dreno contínuo (identificação) @ 25°C
|
25A (Ta), 49A (Tc)
|
|
Tensão da movimentação (Max Rds On, Min Rds On)
|
4.5V, 10V
|
|
RDS (máximo) @ na identificação, Vgs
|
2.2mOhm @ 25A, 10V
|
|
Identificação de Vgs (th) (máximo) @
|
3V @ 250µA
|
|
Carga da porta (Qg) (máximo) @ Vgs
|
110 nC @ 10 V
|
|
Vgs (máximo)
|
±20V
|
|
Capacidade entrada (Ciss) (máximo) @ Vds
|
7205 PF @ 20 V
|
|
Característica do FET
|
-
|
|
Dissipação de poder (máxima)
|
2.5W (Ta), 104W (Tc)
|
|
Temperatura de funcionamento
|
-55°C ~ 150°C (TJ)
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote do dispositivo do fornecedor
|

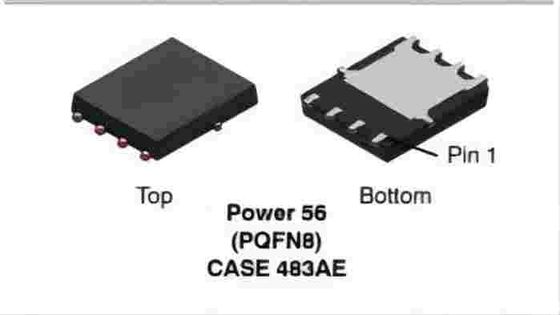

8-PQFN (5x6)
|
|
Pacote/caso
|
8-PowerTDFN
|
|
Número baixo do produto
|
FDMS84
|
Aplicações de FDMS8460
Conversão de DC−DC
Classificações ambientais & da exportação de FDMS8460
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
Descrição geral de FDMS8460
Este MOSFET de N−Channel é utilização produzida no processo avançado do POWERTRENCH® do semicondutor que foi costurado especialmente para minimizar a resistência do on−state no entanto para manter o desempenho de comutação superior.
Deseja saber mais detalhes sobre este produto
