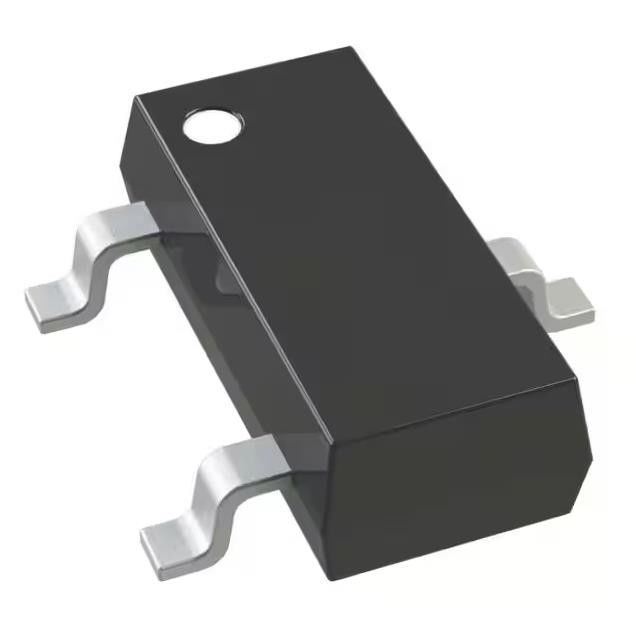

BSS138-7-F Transistor Circuito Integrado 50V 200mA N Canal Mosfet IC SOT-23-3
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | BSS138-7-F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Drene à tensão da fonte (Vdss): | 50 V | Atual - dreno contínuo (identificação) @ 25°C: | 220mA (Ta) |
|---|---|---|---|
| Tensão da movimentação (Max Rds On, Min Rds On): | 10V | RDS (máximo) @ na identificação, Vgs: | 3.5Ohm @ 220mA, 10V |
| Identificação de Vgs (th) (máximo) @: | 1.5V @ 250µA | Temperatura de funcionamento: | -55°C ~ 150°C (TJ) |
| Realçar: | BSS138-7-F N Canal Mosfet IC,50V 200mA BSS138-7-F,SOT-23-3 Transistor Circuito Integrado |
||
Descrição de produto
BSS138-7-F Transistor IC Chip N-Channel 50V 200mA 300mW Montagem em Superfície SOT-23-3
Características do BSS138-7-F
Baixa resistência
Baixa Tensão Limiar do Gate
Baixa capacitância de entrada
Velocidade de comutação rápida
Baixo vazamento de entrada/saída
Totalmente livre de chumbo e totalmente compatível com RoHS (notas 1 e 2)
Livre de halogênio e antimônio.Dispositivo “Verde” (Nota 3)
Para aplicações automotivas que requerem mudanças específicas
Atributos do produtodeBSS138-7-F
|
produtos
|
BSS138-7-F
|
|
Tipo FET
|
Canal N
|
|
Tecnologia
|
MOSFET (Óxido Metálico)
|
|
Dreno para Tensão da Fonte (Vdss)
|
50 V
|
|
Corrente - Drenagem Contínua (Id) @ 25°C
|
200mA (Ta)
|
|
Tensão do Drive (Max Rds On, Min Rds On)
|
10V
|
|
Rds On (Max) @ Id, Vgs
|
3,5Ohm @ 220mA, 10V
|
|
Vgs(th) (Max) @ Id
|
1,5V @ 250µA
|
|
Vgs (Máx.)
|
±20V
|
|
Capacitância de entrada (Ciss) (Max) @ Vds
|
50 pF @ 10 V
|
|
Recurso FET
|
-
|
|
Dissipação de energia (máx.)
|
300mW (Ta)
|
|
Temperatura de operação
|
-55°C ~ 150°C (TJ)
|
|
Tipo de montagem
|
Montagem em superfície
|
|
Pacote de dispositivos do fornecedor
|
SOT-23-3
|
|
Pacote / Estojo
|
TO-236-3, SC-59, SOT-23-3
|
|
Número do produto base
|
BSS138
|
Dados Mecânicos de BSS138-7-F
Caso: SOT23
Material da Caixa: Plástico Moldado.Classificação de inflamabilidade UL
Classificação 94V-0
Sensibilidade à umidade: Nível 1 de acordo com J-STD-020
Terminais: acabamento de estanho fosco recozido sobre leadframe de liga 42
(Chapeamento Sem Chumbo).Soldável de acordo com MIL-STD-202, Método 208
Conexões do Terminal: Veja o Diagrama
Peso: 0,008 gramas (Aproximado)
| Número da peça | Caso | Embalagem |
| BSS138-7-F | SOT23 (Padrão) | 3000/fita e carretel |
| BSS138-13-F | SOT23 (Padrão) | 10000/fita e carretel |
