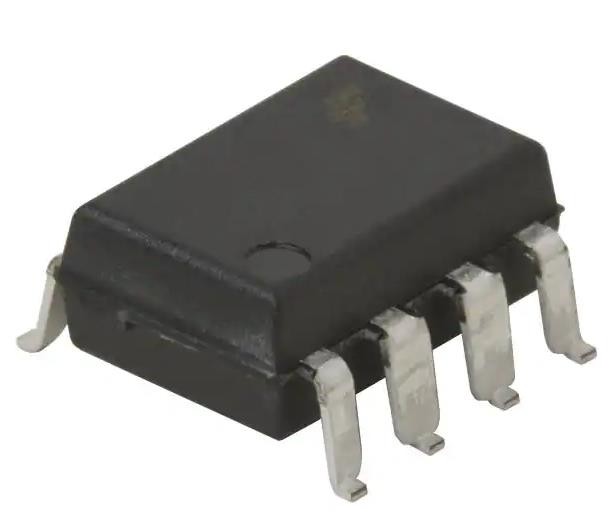

FOD3180SDV 2.5A Portão condutor acoplamento óptico 5000Vrms 1 canal 8-SMD
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | FOD3180SDV |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de canais: | 1 | Tensão - isolamento: | 5000Vrms |
|---|---|---|---|
| Imunidade transiente do modo comum (minuto): | 15kV/µs | TpLH/tpHL do atraso de propagação (máximo): | 200 ns, 200 ns |
| Distorção da largura de pulso (máxima): | 65 anos | Tempo de subida / queda (tipo): | 75n, 55n |
| Corrente - Alta e baixa potência: | 2A, 2A | Atual - saída máxima: | 2.5A |
Descrição de produto
FOD3180SDV 2.5A Portão condutor acoplamento óptico 5000Vrms 1 canal 8-SMD
Especificações de FOD3180SDV
| TÍPO | Descrição |
| Categoria | Aparelhos de isolamento |
| Isoladores - condutores de portões | |
| Mfr | semi- |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tecnologia | Acoplamento óptico |
| Número de canais | 1 |
| Voltagem - Isolamento | 5000Vrms |
| Imunidade transitória em modo comum (min) | 15 kV/μs |
| Retardo de propagação tpLH / tpHL (máximo) | 200 ns, 200 ns |
| Distorção da largura do pulso (máximo) | 65 anos |
| Tempo de subida / queda (tipo) | 75n, 55n |
| Corrente - Alta e baixa potência | 2A, 2A |
| Corrente - Pico de saída | 2.5A |
| Voltagem - para a frente (Vf) (tipo) | 1.43V |
| Corrente - Direção de corrente contínua (Se) (máximo) | 25 mA |
| Voltagem - Fornecimento de saída | 10 V ~ 20 V |
| Temperatura de funcionamento | -40°C ~ 100°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SMD, Gull Wing |
| Pacote de dispositivos do fornecedor | 8-SMD |
| Agência de homologação | CUL, UL, VDE |
| Número do produto de base | FOD3180 |
Características do FOD3180SDV
• Intervalo de temperatura de funcionamento garantido de -40°C a +100°C
• 2 Uma corrente de saída de pico mínima
• Resposta de alta velocidade: 200 ns de atraso máximo de propagação na faixa de temperatura
• 250 kHz Velocidade máxima de comutação
• Distorção de largura de pulso de tipo de 30 ns
• Largo intervalo de funcionamento VCC: 10 V a 20 V
• 5000 Vrms, 1 minuto de isolamento
• Proteção contra bloqueio de tensão (UVLO) com histerese
• Distância mínima de arrasto de 7,0 mm
• Distância mínima de escoamento de 7,0 mm
• C−UL, UL e VDE* aprovados
• RDS ((ON) de 1,5 (tipo) oferece menor dissipação de energia
• 15 kV/s Rejeição mínima do modo comum
• Dispositivos livres de Pb
Aplicações de FOD3180SDV
• Painel de visualização de plasma
• Conversor DC/DC de alto desempenho
• Fornecimento de energia de alta performance no modo de comutação
• Fornecimento de energia ininterrupto de alto desempenho
• Motor de porta MOSFET de potência isolada
* Requer opção de encomenda
Classificações ambientais e de exportação deFOD3180SDV
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.49.8000 |
