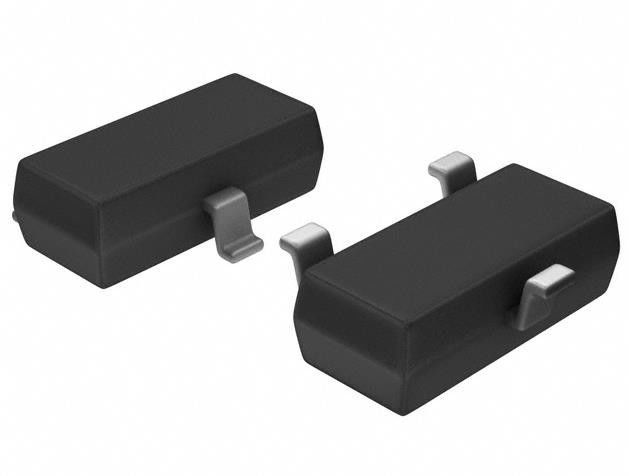

DTD113EK T146 Transistor bipolar pré-biasado 50 V 500 mA 200 MHz 200 mW
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | DTD113EK T146 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo de transistor: | PNP - Preconceito | Frequência - transição: | 250 MHz |
|---|---|---|---|
| Tensão - divisão do emissor do coletor (máxima): | 50 V | Resistor - base (R1): | kOhms 1 |
| Resistor - base do emissor (R2): | kOhms 1 | Ganho atual de C.C. (hFE) (minuto) @ CI, Vce: | 33 @ 50mA, 5V |
| Saturação de Vce (máxima) @ Ib, CI: | 300 mV @ 250 μA, 5 mA | Atual - coletor (CI) (máximo): | 500nA |
Descrição de produto
DTD113EK T146 Transistor bipolar pré-biasado 50 V 500 mA 200 MHz 200 mW
Especificações de DTD113EK T146
| TÍPO | Descrição |
| Categoria | Produtos de semicondutores discretos |
| Transistores | |
| Bipolar (BJT) | |
| Transistores bipolares únicos, pré-biasados | |
| Mfr | Semicondutores Rohm |
| Série | Automóveis, AEC-Q101 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de transistor | NPN - Preconceito |
| Corrente - colector (Ic) (máximo) | 500 mA |
| Voltagem - Desagregação do emissor do colector (máximo) | 50 V |
| Resistência - Base (R1) | 1 kOhms |
| Resistência - Base do emissor (R2) | 1 kOhms |
| O aumento de corrente contínua (hFE) (min) @ Ic, Vce | 33 @ 50mA, 5V |
| Vce Saturação (Max) @ Ib, Ic | 300 mV @ 2,5 mA, 50 mA |
| Corrente - limite do colector (máximo) | 500nA |
| Frequência - Transição | 200 MHz |
| Potência - Máximo | 200 mW |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | TO-236-3, SC-59, SOT-23-3 |
| Pacote de dispositivos do fornecedor | SMT3 |
| Número do produto de base | DTD113 |
Características do DTD113EK T146
1) Resistências de desvio integradas, R1 = R2 = 1 kW.
2) As resistências de desvio incorporadas permitem a configuração de um circuito de inversor sem conectar resistências de entrada externas (ver circuito interno).
3) As resistências de distorção consistem em resistências de filme fino com isolamento completo para permitir distorção negativa
Os produtos de limpeza têm também a vantagem de eliminar completamente os efeitos parasitários.
4) Apenas as condições de ligação/desligação precisam ser definidas para o funcionamento, facilitando a concepção do circuito.
5) Tipos de PNP complementares: série DTB113EK
6) Livre de chumbo/conforme à RoHS.
Aplicações de DTD113EK T146
Circuito de comutação, circuito de inversor, circuito de interface, circuito de condutor
Classificações ambientais e de exportação deDTD113EK T146
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.21.0075 |
