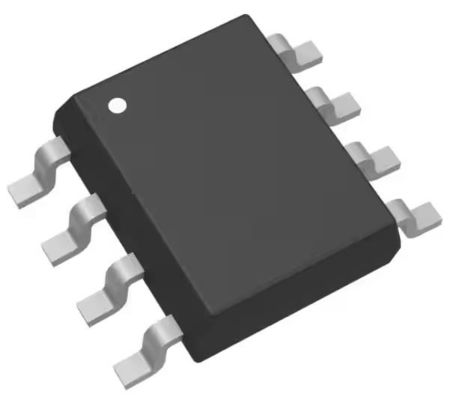

DMN2009LSS-13 N-Channel 20 V 12A (Ta) 2W (Ta) Superfície montada 8-SO
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | DMN2009LSS-13 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo de FET: | N-canal | Voltagem de saída para a fonte (Vdss): | 20 V |
|---|---|---|---|
| Corrente - drenagem contínua (Id) @ 25°C: | 12A (Ta) | Tensão de accionamento (max Rds On, min Rds On): | 2.5V, 10V |
| Rds On (Max) @ Id, Vgs: | 8mOhm @ 12A, 10V | Vgs(th) (Max) @ Id: | 1.2V @ 250µA |
| Carga da porta (Qg) (máximo) @ Vgs: | 58.3 nC @ 10 V | Vgs (máximo): | ±12V |
Descrição de produto
DMN2009LSS-13 N-Channel 20 V 12A (Ta) 2W (Ta) Superfície montada 8-SO
Especificações de DMN2009LSS-13
| TÍPO | Descrição |
| Categoria | Produtos de semicondutores discretos |
| Transistores | |
| FET, MOSFET | |
| FETs únicos, MOSFETs | |
| Mfr | Diodos incorporados |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de FET | N-canal |
| Tecnologia | MOSFET (óxido metálico) |
| Voltagem de saída para a fonte (Vdss) | 20 V |
| Corrente - drenagem contínua (Id) @ 25°C | 12A (Ta) |
| Tensão de accionamento (max Rds On, min Rds On) | 2.5V, 10V |
| Rds On (Max) @ Id, Vgs | 8mOhm @ 12A, 10V |
| Vgs(th) (Max) @ Id | 1.2V @ 250μA |
| Carga da porta (Qg) (máximo) @ Vgs | 58.3 nC @ 10 V |
| Vgs (máximo) | ± 12 V |
| Capacidade de entrada (Ciss) (Max) @ Vds | 2555 pF @ 10 V |
| Característica FET | - |
| Dissipação de energia (máximo) | 2W (Ta) |
| Temperatura de funcionamento | -55°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 8-SO |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Número do produto de base | DMN2009 |
Características do DMN2009LSS-13
* Baixa resistência
* Tensão de limiar de entrada baixa
* Baixa capacidade de entrada
* Velocidade de comutação rápida
* Baixo vazamento de entrada/saída
* Totalmente livre de chumbo e totalmente compatível com a RoHS (Notas 1 e 2)
* Livre de halogênio e antimónio.
* Qualificado para as normas AEC-Q101 de alta fiabilidade
Aplicações de DMN2009LSS-13
* Iluminação de fundo
* Funções de gestão de energia
* Conversores DC-DC
Classificações ambientais e de exportação deDMN2009LSS-13
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.29.0095 |
