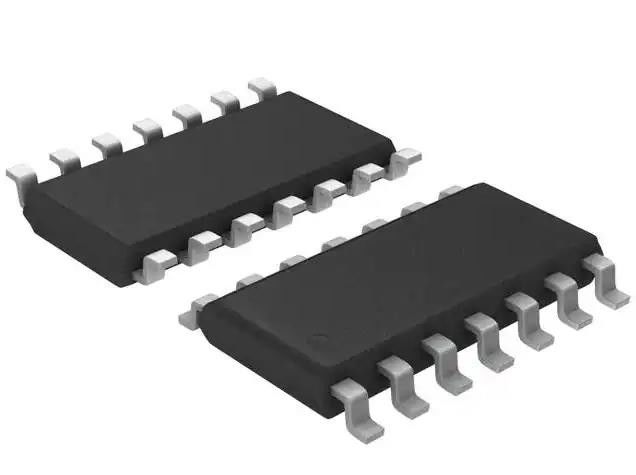

AT42QT1070-SSUR Chips de circuito integrado eletrónico botões de toque capacitivos 14-SOIC
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | AT42QT1070-SSUR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo: | Botões | Número de entradas: | Até 7 |
|---|---|---|---|
| Motorista Channels do diodo emissor de luz: | Até 5 | Interface: | I2C |
| Voltagem - Fornecimento: | 1.8V ~ 5.5V | Temperatura de funcionamento: | -40°C ~ 85°C |
| Embalagem / Caixa: | 14-SOIC (0,154", 3,90 mm de largura) | Número do produto de base: | AT42QT1070 |
| Realçar: | AT42QT1070-SSUR,AT42QT1070-SSUR Chips de circuito integrado eletrónico |
||
Descrição de produto
AT42QT1070-SSUR Chips de circuito integrado eletrónico botões de toque capacitivos 14-SOIC
Especificações deAT42QT1070-SSUR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Interface | |
| Sensor, toque capacitivo | |
| Mfr | Tecnologia de microchip |
| Série | QTouchTM |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo | Botões |
| Detecção de proximidade | - Não, não. |
| Número de entradas | Até 7 |
| Canais de condutor LED | Até 5 |
| Interface | I2C |
| Resolução | - |
| Voltagem - Fornecimento | 1.8V ~ 5.5V |
| Corrente - Fornecimento | - |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 14-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 14-SOIC |
| Número do produto de base | AT42QT1070 |
Características do AT42QT1070-SSUR
* Configurações:
* Modo de comunicações
* Modo independente
* Número de chaves:
* Modo de comunicações: 1 7 teclas (ou 1 6 teclas mais um canal de proteção)
* Modo autônomo: 1 4 teclas mais um canal de guarda fixo na tecla 0
* Número de linhas de entrada/saída:
* Modo independente: 5 saídas
* Tecnologia:
* Transferência de carga de espectro alargado patenteada
* Dimensões principais de contorno:
* 6 mm x 6 mm ou mais (dependendo da espessura do painel); são possíveis tamanhos e formas muito diferentes
* Camadas necessárias:
* Um
* Materiais dos eléctrodos:
* Cobre gravado; Prata; Carbono; Óxido de estanho de ídio (ITO)
* Materiais do painel:
* Plástico; Vidro; Compósitos; Superfícies pintadas (possíveis tintas metálicas de baixa densidade de partículas)
* Espessura do painel:
* até 10 mm de vidro; até 5 mm de plástico (dependendo do tamanho do eléctrodo)
* Sensibilidade chave:
* Modo de comunicações: ajustável individualmente através de comandos simples através da interface compatível com I2C
* Modo autônomo: configurações fixadas
* Interface:
* Modo escravo compatível com I2C (400 kHz).
* Processamento de sinal:
* Auto-calibração
* Compensação de deriva automática
* Filtragem de ruído
* Supressão de Chaves Adjacentes® (AKS®)
* Potência:
* 1,8 V ∙ 5,5 V
* Embalagem:
* IC SOIC compatível com a RoHS de 14 pines
* IC compatível com a RoHS VQFN de 20 pines
Aplicações de AT42QT1070-SSUR
O AT42QT1070 (QT1070) é um driver de sensor capacitivo de transferência de carga de modo rápido digital (QTTM).
Classificações ambientais e de exportação deAT42QT1070-SSUR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.31.0001 |
