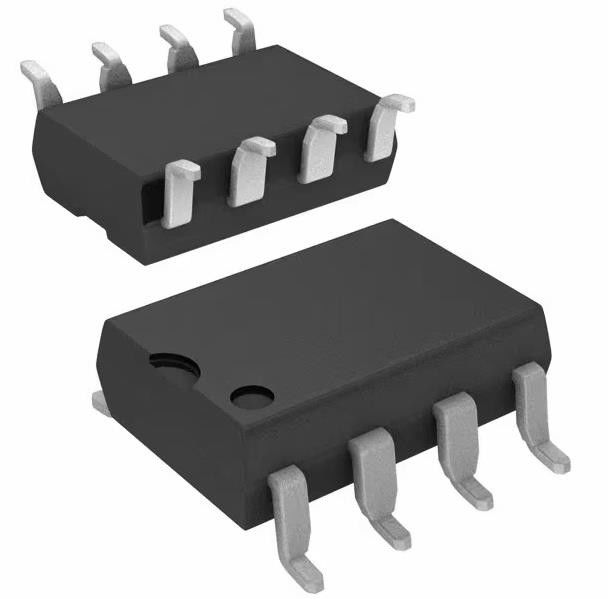

AMC1200STDUBRQ1 Amplificador de isolamento IC 1 Circuito Diferencial 8-SOP
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | AMC1200STDUBRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo do amplificador: | Isolamento | Número de circuitos: | 1 |
|---|---|---|---|
| Tipo de saída: | Diferencial | -3db de largura de banda: | 100 kHz |
| Tensão - offset entrado: | µV 200 | Corrente - Fornecimento: | 5.4mA |
| Atual - saída/canal: | 20 miliampères | Tensão - período da fonte (minuto): | 2,7 V |
| Realçar: | AMC1200STDUBRQ1,AMC1200STDUBRQ1 IC de amplificador de isolamento |
||
Descrição de produto
AMC1200STDUBRQ1 Amplificador de isolamento 1 Circuito Diferencial 8-SOP
Especificações deAMC1200STDUBRQ1
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Linear | |
| Amplificadores | |
| Instrumentação, OP Amp, Amp tampão | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de amplificador | Isolamento |
| Número de circuitos | 1 |
| Tipo de saída | Diferencial |
| Taxa de deslocamento | - |
| -3dB de largura de banda | 100 kHz |
| Voltagem - compensação de entrada | 200 μV |
| Corrente - Fornecimento | 5.4 mA |
| Corrente - Saída / Canal | 20 mA |
| Voltagem - Distância de alimentação (min) | 2.7 V |
| Voltagem - Distância de alimentação (máximo) | 5.5 V |
| Temperatura de funcionamento | -40°C ~ 105°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SMD, Gull Wing |
| Pacote de dispositivos do fornecedor | 8-SOP |
| Número do produto de base | AMC1200 |
Características do AMC1200STDUBRQ1
• Qualificado para aplicações automotivas
• AEC-Q100 Qualificado com os seguintes resultados:
- Grau de temperatura 2: - 40°C a 105°C
¢ HBM ESD Nível de classificação H2
¢ Nível de classificação C3B do MDL em matéria de DSE
• Faixa de tensão de entrada de ± 250 mV Otimizada para resistores de derivação
• Não-linearidade muito baixa: 0,075% (máximo) com alimentação de 5 V
• Erro de desvio baixo: 1,5 mV (máximo)
• Baixo ruído: 3,1 mVRMS (típico)
• Corrente de abastecimento de baixa e alta potência: 8 mA (máximo) a 5 V
• Largura de banda de entrada: 60 kHz (min)
• Ganho fixo: 8 (0,5% de precisão)
• Alta taxa de rejeição de modo comum: 108 dB (típico)
• Operação de 3,3 V em baixa tensão
• Isolamento Galvânico Certificado:
¢ UL1577 e VDE V 0884-10 aprovados
Voltagem de isolamento: 4250 VPEAK
Voltagem de trabalho: 1200 VPEAK
Imunidade transitória: 10 kV/μs (min)
• Duração de vida típica de 10 anos à tensão nominal de trabalho (ver Relatório de aplicação, SLLA197)
Aplicações de AMC1200STDUBRQ1
• Corrente ou tensão isolada baseada em resistor de derivação
Detecção:
Inversores de tração
¢ Carregadores a bordo
Conversores DC-DC
¢ Sistemas de gestão de baterias
Classificações ambientais e de exportação deAMC1200STDUBRQ1
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.33.0001 |
