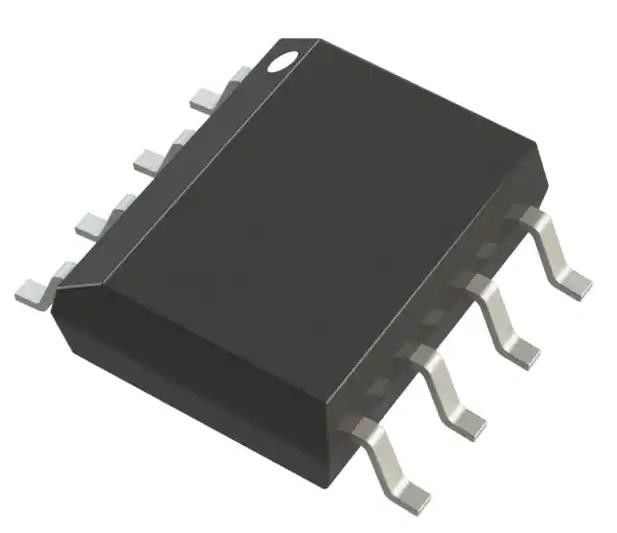

ADUM1200CRZ Isolador Digital de Propósito Geral IC 2500Vrms 2 Canal 25Mbps 25kV/μs
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ADUM1200CRZ |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de canais: | 2 | Entradas - lado 1/Side 2: | 2/0 |
|---|---|---|---|
| Tipo de canal: | Unidireccional | Tensão - isolamento: | 2500Vrms |
| Imunidade transiente do modo comum (minuto): | 25kV/µs | Taxa de dados: | 25Mbps |
| TpLH/tpHL do atraso de propagação (máximo): | 45n, 45n | Distorção da largura de pulso (máxima): | 3ns |
| Realçar: | ADUM1200CRZ,ADUM1200CRZ IC de isolamento digital |
||
Descrição de produto
ADUM1200CRZ Isolador digital de uso geral 2500Vrms 2 canais 25Mbps 25kV/μs
Especificações deADUM1200CRZ
| TÍPO | Descrição |
| Categoria | Aparelhos de isolamento |
| Isoladores digitais | |
| Mfr | Analog Devices Inc. |
| Série | iCoupler® |
| Pacote | Tubos |
| Tecnologia | Acoplamento magnético |
| Tipo | Propósito geral |
| Poder isolado | - Não, não. |
| Número de canais | 2 |
| Insumos - Página 1/Página 2 | 2/0 |
| Tipo de canal | Unidireccional |
| Voltagem - Isolamento | 2500 Vrms |
| Imunidade transitória em modo comum (min) | 25 kV/μs |
| Taxa de dados | 25 Mbps |
| Retardo de propagação tpLH / tpHL (máximo) | 45n, 45n |
| Distorção da largura do pulso (máximo) | 3s |
| Tempo de subida / queda (tipo) | 2.5ns, 2.5ns |
| Voltagem - Fornecimento | 2.7V ~ 5.5V |
| Temperatura de funcionamento | -40°C ~ 105°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto de base | ADUM1200 |
Características do ADUM1200CRZ
* Corpo estreito, compatível com a RoHS, embalagem SOIC 8
* Função de baixa potência
- Função de 5 V
- 1,1 mA por canal a uma velocidade máxima de 0 a 2 Mbps
- 3,7 mA por canal a uma velocidade máxima de 10 Mbps
- 8,2 mA por canal a uma velocidade máxima de 25 Mbps
- Função de 3 V
- 0,8 mA por canal a uma velocidade máxima de 0 a 2 Mbps
- 2,2 mA por canal a uma velocidade máxima de 10 Mbps
- 4,8 mA por canal a uma velocidade máxima de 25 Mbps
* Comunicação bidireccional
* Translação de nível 3 V/5 V
* Função a altas temperaturas: 125°C
* Alta taxa de transferência de dados: dc a 25 Mbps (NRZ)
* Características precisas do tempo
- 3 ns de distorção máxima da largura do pulso
- 3 ns de correspondência máxima entre canais
* Alta imunidade transitória de modo comum: > 25 kV/μs
* Autorizações de segurança e regulatórias
- Reconhecimento UL
- 2500 V rms durante 1 minuto por UL 1577 CSA Componente de Aceitação Aviso 5A VDE Certificado de Conformidade
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = pico de 560 V
* Qualificado para aplicações automotivas
Aplicações de ADUM1200CRZ
* Isolamento multicanal de tamanho crítico
* Interface SPI/isolamento do conversor de dados
* Isolamento do transceptor RS-232/RS-422/RS-485
* Isolamento do bus de campo digital
* Veículos elétricos híbridos, monitor de bateria e motor de tração
Classificações ambientais e de exportação deADUM1200CRZ
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
