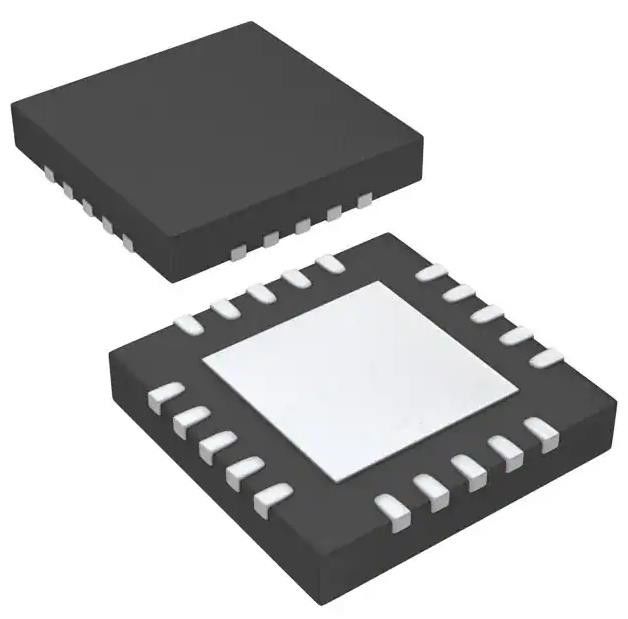

TPS61183RTJT LED Driver IC 6 Output DC Regulador Step-Up PWM Dimming 30mA
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS61183RTJT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de saídas: | 6 | Topologia: | Elevador (impulso) |
|---|---|---|---|
| Tensão - fonte (máxima): | 24 V | Tensão - Fornecimento (Min): | 4.5V |
| Atual - saída/canal: | 30mA | Temperatura de funcionamento: | -40°C ~ 85°C (TA) |
| Frequência: | 300kHz ~ 1MHz | Interruptores internos: | - Sim, sim. |
| Realçar: | TPS61183RTJT,TPS61183RTJT LED Driver IC |
||
Descrição de produto
TPS61183RTJT LED Driver IC 6 Output DC Regulador Step-Up PWM Dimming 30mA
Especificações de TPS61183RTJT
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Condutores de LED | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo | Regulador de CC DC |
| Topologia | Step-Up (Reforço) |
| Interruptores internos | - Sim, sim. |
| Número de saídas | 6 |
| Voltagem - Fornecimento (min) | 4.5V |
| Voltagem - Fornecimento (máximo) | 24 V |
| Voltagem - Saída | 38 V |
| Corrente - Saída / Canal | 30 mA |
| Frequência | 300 kHz ~ 1 MHz |
| Dimming | PWM |
| Aplicações | Iluminação de fundo |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 20-WFQFN Exposto |
| Pacote de dispositivos do fornecedor | 20-QFN (4x4) |
| Número do produto de base | TPS61183 |
Características do TPS61183RTJT
• Tensão de entrada de 4,5 V a 24 V
• Tensão de saída máxima de 38 V
• MOSFET 2-A, 40 V integrado
• Frequência de comutação programável de 280 kHz a 1 MHz
• Saída de impulso adaptável às tensões WLED
• Ampla faixa de frequências de atenuação PWM
- 100 Hz a 50 KHz para o modo PWM direto
- 100 Hz a 22 KHz para o modo de programação de frequência
• Relação de atenuação 100:1 a 20 kHz
• Relação de atenuação 10000:1 a 200 Hz (modo PWM direto)
• Pequenos componentes externos
• Compensação de circuito integrado
• Seis sumidouros de corrente de 30 mA, máximo
• 1,5% (típico) de correspondência de corrente
• Controle de interfaces de brilho PWM
• Método de atenuação do brilho do modo programável PWM ou Método de atenuação direta PWM
• Proteção ESD HBM 4000-V
• Limite de sobrevoltagem programável
• Protecção aberta e curta WLED incorporada
• Desligamento térmico
Aplicações de TPS61183RTJT
• Blocos de notas
• comprimidos
• Monitores
• Computadores pessoais industriais
• Ecrãs de interface homem-máquina
• caixas eletrônicos
• Pescador
Classificações ambientais e de exportação deTPS61183RTJT
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 2 (1 ano) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
