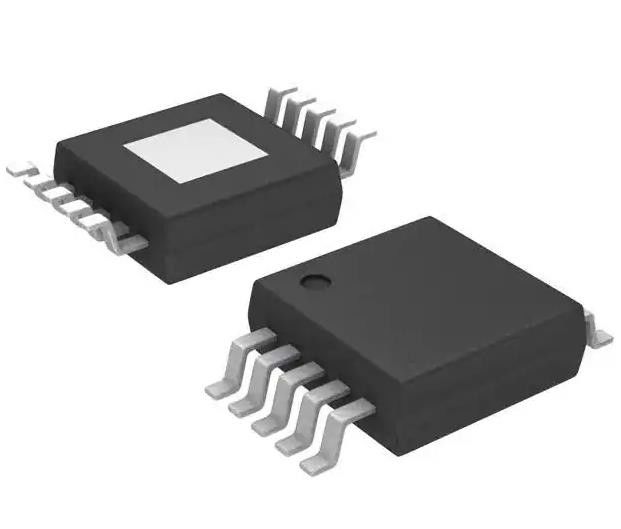

LM3409HVMY LED Driver IC 1 Output DC Controller Análogo PWM Dimming 10-HVSSOP
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM3409HVMY |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo: | Controlador da C.C. da C.C. | Topologia: | Step Down (Buck) |
|---|---|---|---|
| Número de saídas: | 1 | Tensão - Fornecimento (Min): | 6V |
| Tensão - fonte (máxima): | 75V | Dimming: | Analógico, PWM |
| Aplicações: | Automóveis | Temperatura de funcionamento: | -40°C ~ 125°C (TJ) |
| Realçar: | LM3409HVMY,LM3409HVMY LED Driver IC |
||
Descrição de produto
LM3409HVMY LED Driver IC 1 Output DC Controller Análogo PWM Dimming 10-HVSSOP
Especificações de LM3409HVMY
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Condutores de LED | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo | Controlador DC DC |
| Topologia | Passo para baixo (Buck) |
| Interruptores internos | - Não, não. |
| Número de saídas | 1 |
| Voltagem - Fornecimento (min) | 6V |
| Voltagem - Fornecimento (máximo) | 75 V |
| Voltagem - Saída | - |
| Corrente - Saída / Canal | - |
| Frequência | - |
| Dimming | Análogo, PWM |
| Aplicações | Automóveis |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 10-PowerTFSOP, 10-MSOP (0,118", 3,00 mm de largura) |
| Pacote de dispositivos do fornecedor | 10-HVSSOP |
| Número do produto de base | LM3409 |
Características do LM3409HVMY
• Os produtos LM3409-Q1 e LM3409HV-Q1 são de categoria automóvel: AEC-Q100 grau 1 qualificado
• 2-Ω, 1-A Peak MOSFET Gate Drive
• Faixa VIN: 6 V a 42 V (LM3409, LM3409-Q1)
• Faixa VIN: 6 V a 75 V (LM3409HV, LM3409HVQ1)
• Sentido de corrente diferencial e superior
• Limite de corrente ciclo a ciclo
• Não é necessária compensação do circuito de controlo
• 10,0001 Faixa de atenuação PWM
• Intervalo de atenuação analógica de 250:1
• Suporta condensadores de saída totalmente cerâmicos e saídas sem condensadores
• Desligamento de baixa potência e desligamento térmico
• Pacote HVSSOP de 10 pines com reforço térmico
Aplicações de LM3409HVMY
• Condutor LED
• Fonte de corrente constante
• Iluminação de automóveis
• Iluminação geral
Classificações ambientais e de exportação deLM3409HVMY
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
