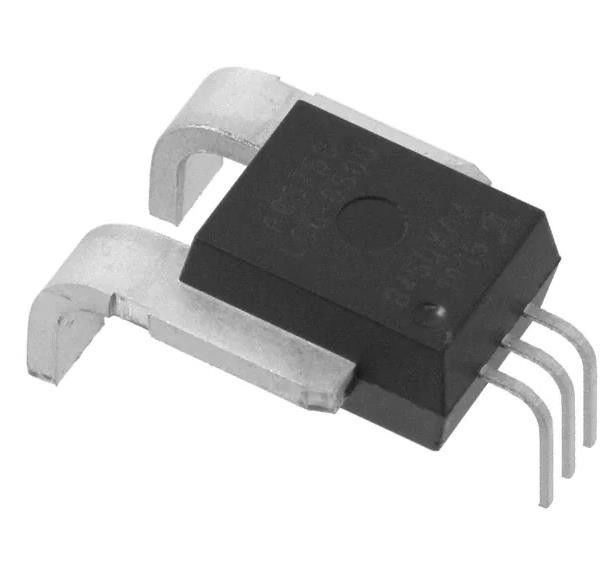

ACS758LCB-100U Sensor de corrente IC 100A 1 canal Efeito Hall Loop aberto Unidirecional 5-CB
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ACS758LCB-100U |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Para medição: | DC | Tipo de sensor: | Efeito Hall, ciclo aberto |
|---|---|---|---|
| Corrente - Detecção: | 100A | Número de canais: | 1 |
| Produção: | Ratiométrica, Tensão | Sensibilidade: | 40mV/A |
| Frequência: | C.C. ~ 120kHz | Linearidade: | ±1,25% |
| Realçar: | ACS758LCB-100U,IC do sensor de corrente ACS758LCB-100U |
||
Descrição de produto
ACS758LCB-100U Sensor de corrente 100A 1 canal Efeito Hall Loop aberto Unidirecional 5-CB
Especificações de ACS758LCB-100U
| TÍPO | Descrição |
| Categoria | Sensores, transdutores |
| Sensores de corrente | |
| Mfr | Allegro MicroSystems |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tubos |
| Para medição | DC |
| Tipo de sensor | Efeito Hall, ciclo aberto |
| Corrente - Detecção | 100A |
| Número de canais | 1 |
| Produção | Ratiométrica, Tensão |
| Sensibilidade | 40 mV/A |
| Frequência | DC ~ 120 kHz |
| Linearidade | ±1,25% |
| Precisão | ± 2,4% |
| Voltagem - Fornecimento | 3 V ~ 5,5 V |
| Tempo de resposta | 4 μs |
| Corrente - Fornecimento (máximo) | 13.5 mA |
| Temperatura de funcionamento | -40°C ~ 150°C |
| Polarização | Unidireccional |
| Tipo de montagem | Através do Buraco |
| Embalagem / Caixa | 5-CB formado por chumbo, PFF |
| Pacote de dispositivos do fornecedor | Módulo 5-CB |
| Número do produto de base | ACS758 |
Especificações deACS758LCB-100U
• Desempenho de ruído líder na indústria através de técnicas de projeto de amplificadores e filtros proprietários
• O escudo integrado reduz consideravelmente o acoplamento capacitivo do condutor de corrente para a matriz devido a sinais elevados dV/dt,
e impede a deriva de deslocamento em aplicações de alta tensão
• Melhoria do erro total de saída através de ganho e de deslocamento de corte sobre a temperatura
• Pequena embalagem, com fácil montagem
• IC de Hall monolítico para alta fiabilidade
• Perda de potência ultrabaixa: 100 μΩ resistência interna do condutor
• O isolamento galvânico permite a sua utilização na detecção económica de correntes de alta tensão em sistemas de alta tensão
• Qualificado AEC-Q100
IntroduçãoACS758LCB-100U
A família de circuitos integrados de sensores de corrente AllegroTM ACS758 fornece soluções econômicas e precisas para detecção de corrente AC ou DC.Alimentação e controlo do conversor CC-DC, controlo do inversor e detecção de falhas de sobrecorrente.
Classificações ambientais e de exportação deACS758LCB-100U
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
