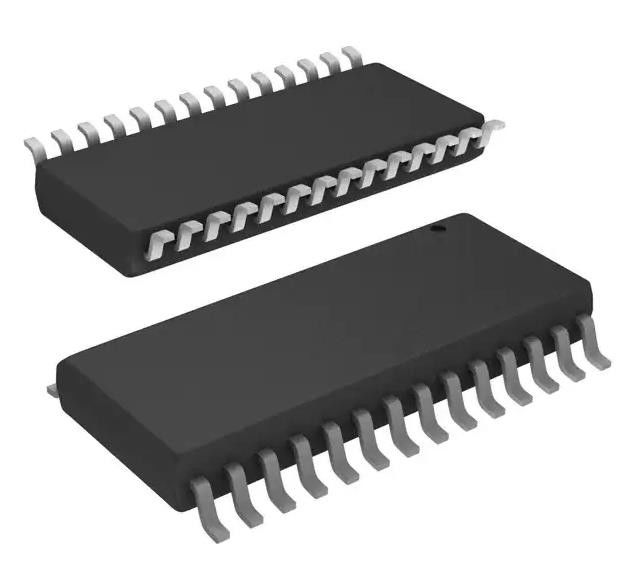

IR2130SPBF Dirigente de porta de meia ponte Chips de circuito integrado eletrônico de inversão 28-SOIC
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | IR2130SPBF |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Configuração conduzida: | Metade-ponte | Tipo de canal: | 3-fase |
|---|---|---|---|
| Número de motoristas: | 6 | Tipo da porta: | IGBT, MOSFET do N-canal |
| Voltagem - Fornecimento: | 10V ~ 20V | Tensão da lógica - VIL, VIH: | 0.8V, 2.2V |
| Atual - saída máxima (fonte, dissipador): | 250mA, 500mA | Tipo de entrada: | Inversão |
| Realçar: | IR2130SPBF,IR2130SPBF Chips de circuito integrado eletrónico,Chips de circuito integrado eletrônico do condutor do portão |
||
Descrição de produto
AT28C040-20FI EEPROM Memória IC 4Mbit Paralelo 200 ns 32-FlatPack Bottom-Brazed
Especificações de IR2130SPBF
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Motoristas de porta | |
| Mfr | Tecnologias Infineon |
| Série | - |
| Pacote | Tubos |
| Estatuto do produto | Não para novos desenhos |
| Configuração a motor | Meia-ponte |
| Tipo de canal | 3 fases |
| Número de condutores | 6 |
| Tipo de porta | IGBT, MOSFET de canal N |
| Voltagem - Fornecimento | 10 V ~ 20 V |
| Voltagem lógica - VIL, VIH | 0.8V, 2.2V |
| Corrente - Pico de saída (fonte, sumidouro) | 250 mA, 500 mA |
| Tipo de entrada | Inverter |
| Voltagem lateral elevada - Max (Bootstrap) | 600 V |
| Tempo de subida / queda (tipo) | 80n, 35n |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 28-SOIC (0,295", 7,50 mm de largura) |
| Pacote de dispositivos do fornecedor | 28-SOIC |
| Número do produto de base | IR2130 |
Especificações deIR2130SPBF
• Canal flutuante concebido para operação bootstrap Totalmente operacional a +600V Tolerante à tensão transitória negativa dV/dt Imune
• Faixa de alimentação do motor de porta de 10 a 20 V
• Bloqueio de baixa tensão para todos os canais
• Desligamento por sobrecorrente desliga todos os seis condutores
• Condutores independentes
• Retardo de propagação igual para todos os canais
• Compatível com a lógica de 2,5 V
• Saídas fora de fase com entradas
• Lógica de prevenção da condução cruzada
• Também disponível sem chumbo
IntroduçãoIR2130SPBF
O IR2130/IR2132 ((J) ((S) é um MOSFET de potência de alta tensão e alta velocidade e um driver IGBT com três canais de saída referenciados de alto e baixo lado independentes.
Classificações ambientais e de exportação deIR2130SPBF
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
