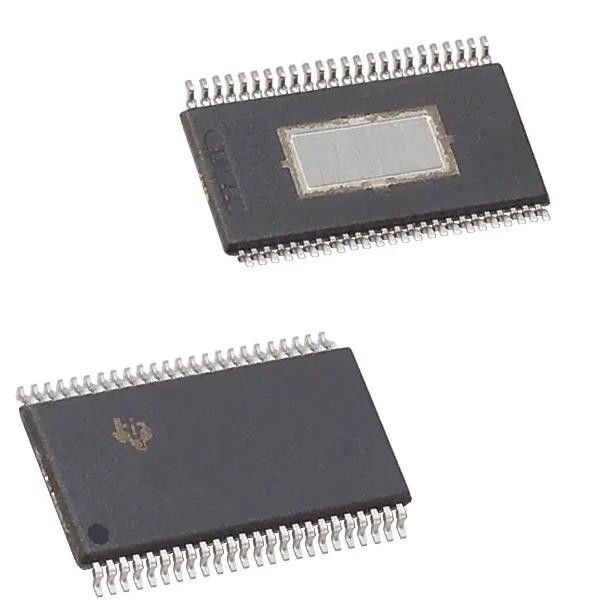

DRV8823DCAR motor bipolar motor motor IC MOSFET Serial 48-HTSSOP
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | DRV8823DCAR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Interface: | Série | Aplicações: | finalidade geral |
|---|---|---|---|
| Corrente - Saída: | 1.5a | Voltagem - Fornecimento: | 8V ~ 32V |
| Voltagem - Carga: | 8V ~ 32V | Temperatura de funcionamento: | -40°C ~ 150°C (TJ) |
| Tipo de montagem: | Montagem de superfície | Embalagem / Caixa: | Almofada exposta 48-TFSOP (0,240", 6,10 mm de largura) |
| Realçar: | DRV8823DCAR,DRV8823DCAR IC de potência do condutor do motor,IC do condutor de motor bipolar |
||
Descrição de produto
DRV8823DCAR Motor bipolar motor motorista de potência MOSFET Série 48-HTSSOP
Especificações deDRV8823DCAR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Motoristas, controladores | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de motor - passo a passo | Bipolar |
| Tipo de motor - CA, CC | DC escovado |
| Função | Condutor - Estágio de controlo e potência totalmente integrado |
| Configuração de saída | Meia ponte (8) |
| Interface | Série |
| Tecnologia | MOSFET de potência |
| Resolução de etapas | - |
| Aplicações | Propósito geral |
| Corrente - Saída | 1.5A |
| Voltagem - Fornecimento | 8V ~ 32V |
| Voltagem - Carga | 8V ~ 32V |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 48-TFSOP (0,240", 6,10 mm de largura) Pad exposto |
| Pacote de dispositivos do fornecedor | 48-HTSSOP |
| Número do produto de base | DRV8823 |
Características do DRV8823DCAR
* Motor PWM com quatro pontes H
- Conduz dois motores passo a passo, um passo a passo e dois motores CC ou quatro motores CC
- até 1,5 A de corrente por enrolamento
- Baixa resistência
- Corrente de enrolamento máxima programável
- Controle de corrente de enrolamento de três bits permite até oito níveis de corrente
- Modos de decomposição lentos ou mistos selecionáveis
* Faixa de tensão de alimentação de funcionamento de 8 a 32 V
* Bomba de carga interna para acionamento de portão
* Referência incorporada de 3,3 V
* Interface de controlo digital em série
* Totalmente protegido contra sub-voltagem, sobre-temperatura e eventos de sobre-corrente
* Pacote de montagem de superfície reforçada termicamente
Aplicações de DRV8823DCAR
• Impressoras
• Scanners
• Máquinas de automação de escritório
• Máquinas de jogos
• Automatização de fábrica
• Robótica
Classificações ambientais e de exportação deDRV8823DCAR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
