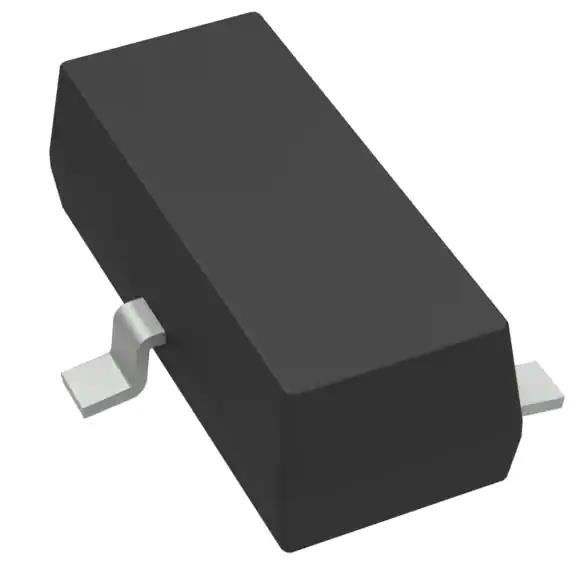

TL432BIDBZR IC de referência de tensão de derivação ajustável 2.495V 36 VV ± 0,5% 100 mA SOT-23-3
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TL432BIDBZR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo de referência: | Shunt | Tipo de saída: | Ajustável |
|---|---|---|---|
| Voltagem - saída (min/fixa): | 2.495V | Voltagem - Saída (máximo): | 36 V |
| Corrente - Saída: | 100 miliampères | Tolerância: | ± 0,5% |
| Atual - cátodo: | µA 700 | Temperatura de funcionamento: | -40°C ~ 85°C (TA) |
Descrição de produto
TL432BIDBZR IC de referência de tensão de derivação ajustável 2.495V 36 VV ± 0,5% 100 mA SOT-23-3
Especificações deTL432BIDBZR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Referência de tensão | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de referência | Shunt |
| Tipo de saída | Ajustável |
| Voltagem - saída (min/fixa) | 2.495V |
| Voltagem - Saída (máximo) | 36 V |
| Corrente - Saída | 100 mA |
| Tolerância | ± 0,5% |
| Coeficiente de temperatura | - |
| Ruído - 0,1 Hz a 10 Hz | - |
| Ruído - 10 Hz a 10 kHz | - |
| Voltagem - Entrada | - |
| Corrente - Fornecimento | - |
| Corrente - catodo | 700 μA |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | TO-236-3, SC-59, SOT-23-3 |
| Pacote de dispositivos do fornecedor | SOT-23-3 |
| Número do produto de base | TL432 |
Características do TL432BIDBZR
• Tolerância de tensão de referência a 25°C
- 0,5% (grado B)
️ 1% (Classe A)
2%, (grado padrão)
• Voltagem de saída ajustável: Vref a 36 V
• Função a partir de -40°C a 125°C
• Desvio de temperatura típico (TL43xB)
6 mV (C temp)
️ 14 mV (temperatura I, temperatura Q)
• Baixo ruído de saída
• 0,2-Ω Impedância de saída típica
• Capacidade de corrente sink: 1 mA a 100 mA
Aplicações de TL432BIDBZR
• Reglamentação da tensão e da corrente
• Regulação lateral secundária nos SMPS de retrocesso
• Substituição de Zener
• Monitorização da tensão
• Comparador com referência integrada
Classificações ambientais e de exportação deTL432BIDBZR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
