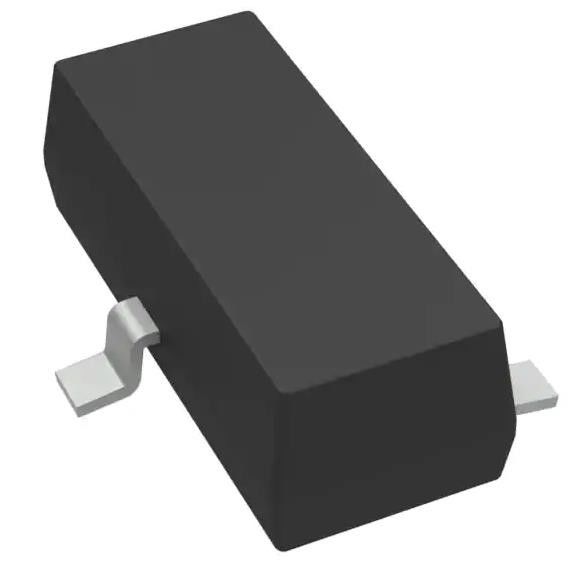

DRV5053OAQDBZR Sensor de Efeito Hall SOT-23-3
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | DRV5053OAQDBZR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Eixo: | Solteiro | Tipo de saída: | Tensão análoga |
|---|---|---|---|
| Detectando a escala: | ± 73mT | Voltagem - Fornecimento: | 2.5V ~ 38V |
| Corrente - Fornecimento (máximo): | 3.6mA | Atual - saída (máxima): | 2.3mA |
| Largura de banda: | 20 KHZ | Temperatura de funcionamento: | -40°C ~ 125°C (TA) |
Descrição de produto
DRV5013ADQDBZR Switch digital tranca de escoamento aberto efeito SOT-23-3
Especificações deDRV5053OAQDBZR
| TÍPO | Descrição |
| Categoria | Sensores, transdutores |
| Sensores magnéticos | |
| Linear, bússola (ICs) | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tecnologia | Efeito Hall |
| Eixo | Solteiro |
| Tipo de saída | Voltagem analógica |
| Faixa de detecção | ± 73mT |
| Voltagem - Fornecimento | 2.5V ~ 38V |
| Corrente - Fornecimento (máximo) | 30,6 mA |
| Corrente - Saída (máximo) | 2.3 mA |
| Resolução | - |
| Largura de banda | 20 kHz |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) |
| Características | Temperatura compensada |
| Pacote de dispositivos do fornecedor | SOT-23-3 |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | TO-236-3, SC-59, SOT-23-3 |
| Número do produto de base | DRV5053 |
Características do DRV5053OAQDBZR
• Sensor de saída linear
• Estabilidade superior à temperatura
¢ Sensibilidade ± 10% sobre a temperatura
• Opções de alta sensibilidade:
¥ ¥ 11 mV/mT (OA, ver Figura 17)
¥ ¥ 23 mV/mT (PA)
O valor da energia emitida deve ser igual ou superior a 0,25 mV/mT.
¥ ¥ 90 mV/mT (VA)
️ +23 mV/mT (CA)
️ +45 mV/mT (EA)
• Suporta uma ampla gama de tensões
¥ 2,5 V a 38 V
Não é necessário nenhum regulador externo
• Ampla gama de temperaturas de funcionamento
A temperatura máxima é de 40 a 125 °C (Q, ver figura 17).
• Fase de saída amplificada
¢ Pousada de 2,3 mA, fonte de 300 μA
• Tensão de saída: 0,2 V a aproximadamente 1,8 V
O valor da tensão de saída deve ser igual ou superior a:
• Atividade rápida: 35 μs
• Pequena embalagem e impacto
¢ Montador de superfície de 3 pinos SOT-23 (DBZ)
• 2,92 mm × 2,37 mm
¢ 3 pinos TO-92 (LPG)
• 4,00 mm × 3,15 mm
• Características de protecção:
Proteção contra alimentação reversa (até 22 V)
Suporta até 40 V de descarga de carga
Proteção contra curto-circuito de saída
Limitação da corrente de saída
Aplicações de DRV5053OAQDBZR
• Medidores de fluxo
• Ajuste de acoplamento
• Correção de vibrações
• Controles dos amortecedores
Classificações ambientais e de exportação deDRV5053OAQDBZR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
