CC1125RHBR IC RF TxRx + MCU ISM geral < 1GHz 164MHz ~ 192MHz, 274MHz ~ 320MHz
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | CC1125RHBR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Família/padrão do RF: | ISMO geral < 1GHz | Modulação: | 2FSK, 2GFSK, 4FSK, 4GFSK, MSK, OOK |
|---|---|---|---|
| Frequência: | 164MHz ~ 192MHz, 274MHz ~ 320MHz, 410MHz ~ 480MHz, 820MHz ~ 960MHz | Taxa de dados (máximo): | 200kbps |
| Potência - saída: | 16dBm | Sensibilidade: | -129 dBm |
| Tamanho da Memória: | 4kB ROM, 256B RAM | Voltagem - Fornecimento: | 2 V ~ 3,6 V |
Descrição de produto
CC1125RHBR IC RF TxRx + MCU ISM geral < 1GHz 164MHz ~ 192MHz, 274MHz ~ 320MHz
Especificações deCC1125RHBR
| TÍPO | Descrição |
| Categoria | RF e sem fio |
| ICs de transmissão RF | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo | TxRx + MCU |
| Família RF/Norma | MIS geral < 1 GHz |
| Protocolo | - |
| Modulação | 2FSK, 2GFSK, 4FSK, 4GFSK, MSK, OOK |
| Frequência | 164 MHz ~ 192 MHz, 274 MHz ~ 320 MHz, 410 MHz ~ 480 MHz, 820 MHz ~ 960 MHz |
| Taxa de dados (máximo) | 200kbps |
| Potência - saída | 16 dBm |
| Sensibilidade | -129 dBm |
| Tamanho da Memória | 4kB de ROM, 256B de RAM |
| Interfaces em série | SPI |
| GPIO | 4 |
| Voltagem - Fornecimento | 2 V ~ 3,6 V |
| Corrente - Recepção | 17mA ~ 27mA |
| Corrente - Transmissão | 26 mA ~ 56 mA |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |

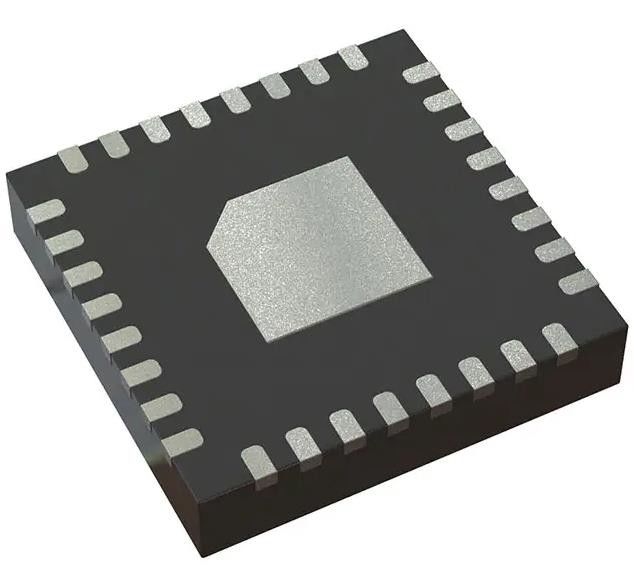

| Embalagem / Caixa | 32-VFQFN Pad exposto |
| Pacote de dispositivos do fornecedor | 32 VQFN (5x5) |
| Número do produto de base | CC1125 |
Características do CC1125RHBR
* Transceptor de alto desempenho, de chip único
- Seletividade do canal adjacente: 67 dB a 6,25 kHz
- Performance de bloqueio: 1 04 dB a 10 MHz
- Excelente sensibilidade do receptor
- 129 dBm a 300 bps
- 123 dBm a 1,2 kbps
- 110 dBm a 50 kbps
- Ruído de fase muito baixo: -115 dBc/Hz a 10 kHz
* Adequado para sistemas direccionados para o ETSCategoria 1
* Separar FIFOs RX e TX de 128 bytes
* Suporte para integração sem problemas com o CC1190 Dispositivo para maior alcance, proporcionando até 3 dB de melhoria da sensibilidade e até +27 dBm de potência de saída
* Eficiência espectral elevada (9,6 kbps em 12,5 kHz de canal em conformidade com o mandato de banda estreita da FCC)
Aplicações de CC1125RHBR
• Alarmes sociais
• IEEE 802.15.4g Sistemas
• Sistemas sem fio de banda estreita de energia ultra-baixa
• Automatização de residências e edifícios com espaçamento de canais até 4 kHz
• Sistemas de alarme e segurança sem fio
• 169, 315, 433, 868, 915, 920, 950 MHz
• Sistemas industriais de monitorização e controlo ISM/SRD
• Aplicações de saúde sem fio
• Contadores sem fios e redes inteligentes sem fios (AMR e AMI)
• Redes de sensores sem fios e RFID ativo
• Rádios móveis privadas
Classificações ambientais e de exportação deCC1125RHBR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | 5A991B |
| HTSUS | 8542.39.0001 |
