LED1642GWQTR Condutor LED IC 16 Saída Registro de mudança linear PWM Dimming
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LED1642GWQTR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Interruptores internos: | - Sim, sim. | Número de saídas: | 16 |
|---|---|---|---|
| Tensão - Fornecimento (Min): | 3V | Tensão - fonte (máxima): | 5.5V |
| Tensão - saída: | 19V | Atual - saída/canal: | 40 mA |
| Frequência: | 30MHz | Dimming: | PWM |
| Aplicações: | sinalização | Temperatura de funcionamento: | -40°C ~ 85°C (TA) |
Descrição de produto
LED1642GWQTR Condutor LED IC 16 Saída Registro de mudança linear PWM Dimming
Especificações de LED1642GWQTR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Condutores de LED | |
| Mfr | STMicroelectrónica |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo | Linear |
| Topologia | Registo de turnos |
| Interruptores internos | - Sim, sim. |
| Número de saídas | 16 |
| Voltagem - Fornecimento (min) | 3V |
| Voltagem - Fornecimento (máximo) | 5.5V |
| Voltagem - Saída | 19 V |
| Corrente - Saída / Canal | 40 mA |
| Frequência | 30 MHz |
| Dimming | PWM |
| Aplicações | Sinalização |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |

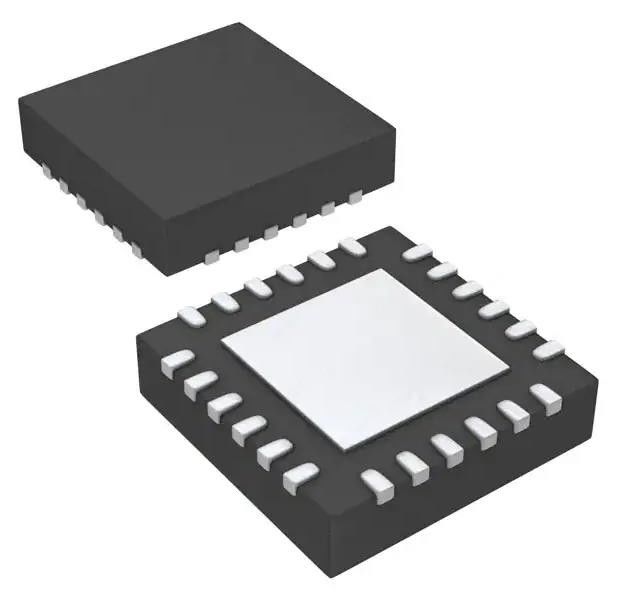

| Embalagem / Caixa | Pad 24-VFQFN Exposto |
| Pacote de dispositivos do fornecedor | 24-QFN |
| Número do produto de base | LED1642 |
Características do LED1642GWQTR
• 16 canais de saída de corrente constante
• Corrente de saída: de 3 a 40 mA
• Corrente programável através de uma resistência externa
• Ajuste de ganho de corrente global de 7 bits em dois intervalos
• Controle de brilho em escala de cinzas PWM de 12/16 bits
• Tempo de ligação/desligação de saída programável
• Modo de detecção de erros (LED aberto e curto-circuito)
• Prazos de detecção de LEDs de curto-circuito programáveis
• Poupança de energia automática/despertador automático
• Sincronização SDO selecionável na borda de queda do CLK
• Retardo de saída gradual (selecionável)
• Tensão de alimentação: 3 V a 5,5 V
• Desligamento térmico e alerta de sobre-temperatura
• Interface de 4 fios de 30 MHz
• Voltagem nominal do gerador de corrente de 20 V
Aplicações de LED1642GWQTR
• Displays grandes em cores completas/monocromáticos
• Sinalização LED
Classificações ambientais e de exportação deLED1642GWQTR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
