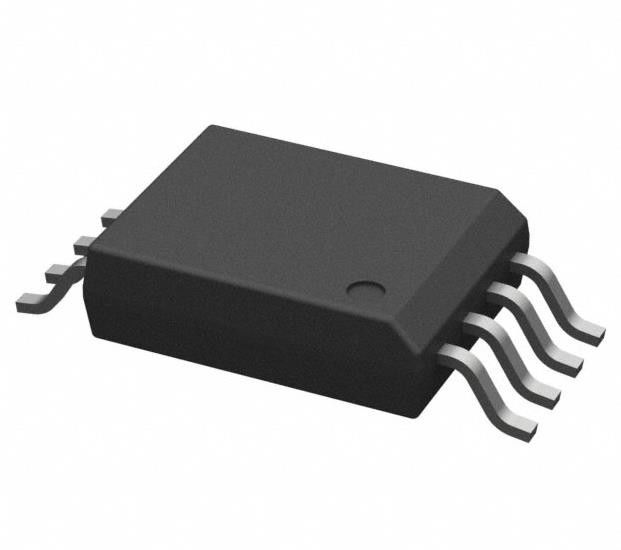

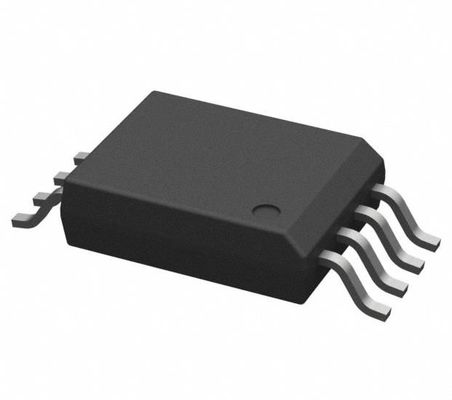

AMC1306M25DWVR Módulo isolado 16 b 78k CMOS, Serial 8-SOIC
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | AMC1306M25DWVR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de canais: | 1 | Resolução (Bits): | 16 b |
|---|---|---|---|
| Taxa de amostragem (por segundo): | 78k | Interface de dados: | CMOS, série |
| Fonte de alimentação de tensão: | Análogo e Digital | Voltagem - Fornecimento: | 2.7V ~ 5.5V |
| Temperatura de funcionamento: | -40°C ~ 125°C | Tipo de montagem: | Montagem de superfície |
Descrição de produto
ADS1605IPAPR 16 bits Análogo para conversor digital 1 entrada 1 Sigma-Delta 64-HTQFP
Especificações deAMC1306M25DWVR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Aquisição de dados | |
| ADCs/DACs - Finalidade especial | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo | Módulo isolado |
| Número de canais | 1 |
| Resolução (Bits) | 16 b |
| Taxa de amostragem (por segundo) | 78k |
| Interface de dados | CMOS, Serial |
| Fonte de alimentação de tensão | Análogo e Digital |
| Voltagem - Fornecimento | 2.7V ~ 5.5V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,295", 7,50 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto de base | AMC1306 |
Características do AMC1306M25DWVR
• Família compatível com pinos otimizada para medições de corrente baseadas em resistores de derivação:
±50 mV ou ±250 mV de tensão de entrada
¢ Opções de bitstream de Manchester codificadas ou não codificadas
• Excelente desempenho de CC:
¢ Erro de desvio: ±50 μV ou ±100 μV (máximo)
¢ Deslocamento: 1 μV/°C (máximo)
¢ Erro de ganho: ±0,2% (máximo)
️ Drift de ganho: ±40 ppm/°C (máximo)
• Imunidade transitória: 100 kV/μs (tipo)
• Características de diagnóstico a nível do sistema
• Certificações relacionadas com a segurança:
¥ 7000-VPEAK isolamento reforçado por DIN VDE V 0884-11: 2017-01
️ isolamento 5000-VRMS durante 1 minuto por UL1577
¢ Aviso de serviço de aceitação do componente CAN/CSA n.o 5A e norma de equipamento final IEC 62368-1
• Especificações completas para a gama de temperaturas industriais alargada: ¥40°C a +125°C
Aplicações de AMC1306M25DWVR
• Detecção de corrente baseada em resistores de derivação e medições isoladas de tensão em:
¢ motores de propulsão industriais
Inversores fotovoltaicos
Alimentação ininterrupta
Classificações ambientais e de exportação deAMC1306M25DWVR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
