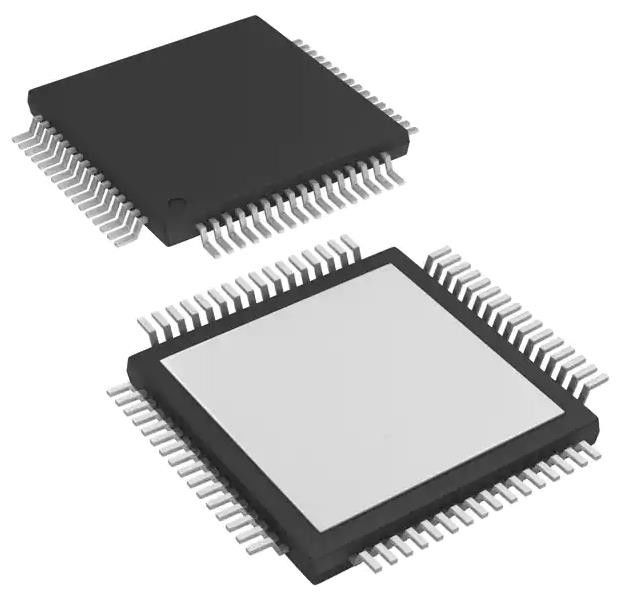

ADS1605IPAPR 16 bits Análogo para conversor digital 1 entrada 1 Sigma-Delta 64-HTQFP
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ADS1605IPAPR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de bocados: | 16 | Taxa de amostragem (por segundo): | 5m |
|---|---|---|---|
| Número de entradas: | 1 | Tipo de entrada: | Diferencial, |
| Interface de dados: | Paralelo | Configuração: | ADC |
| Número de conversores do A/D: | 1 | Arquitetura: | Sigma-delta |
| Tipo da referência: | Externa, interna | Tensão - fonte, Digital: | 2.7V ~ 3.3V |
Descrição de produto
ADS1605IPAPR 16 bits Análogo para conversor digital 1 entrada 1 Sigma-Delta 64-HTQFP
Especificações de ADS1605IPAPR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Aquisição de dados | |
| Conversores analógicos para digitais (ADC) | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Número de bits | 16 |
| Taxa de amostragem (por segundo) | 5M |
| Número de entradas | 1 |
| Tipo de entrada | Diferencial |
| Interface de dados | Paralelo |
| Configuração | ADC |
| Relação - S/H:ADC | - |
| Número de conversores A/D | 1 |
| Arquitetura | Sigma-Delta |
| Tipo de referência | Externa, interna |
| Voltagem - Fornecimento, analógico | 5V |
| Voltagem - Fornecimento, Digital | 2.7V ~ 3.3V |
| Características | - |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Embalagem / Caixa | 64-PowerTQFP |
| Pacote de dispositivos do fornecedor | 64-HTQFP (10x10) |
| Tipo de montagem | Montagem de superfície |
| Número do produto de base | ADS1605 |
Características do ADS1605IPAPR
Taxa de transferência de dados: 5 MSPS (10 MSPS no modo 2X)
Relação sinal/ruído: 88 dB
Distorção Harmônica Total: -99dB
Faixa dinâmica livre de espúrios: 101 dB
Fase linear com largura de banda de 2,45 MHz
Passband Ripple: ±0,0025 dB
Referência selecionável no chip
Conecta-se diretamente aos DSPs TMS320C6000
Facilmente atualizável para 18 bits com o ADS1625 e ADS1626
Dissipação de potência ajustável: 315 a 570 mW
Modo desligado
Fornecimentos analógicos +5V
- Digital +3V.
- E/S digital de +2,7V a +5,25V
Aplicações de ADS1605IPAPR
Instrumentos científicos
Equipamento de ensaio automatizado
Aquisição de dados
Imagem Médica
Análise das vibrações
Classificações ambientais e de exportação deADS1605IPAPR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | 3A991C4 |
| HTSUS | 8542.39.0001 |
