ADS1255IDBR 24 bits Análogo para conversor digital 1, 2 entrada 1 Sigma-Delta 20-SSOP
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ADS1255IDBR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de bocados: | 24 | Taxa de amostragem (por segundo): | 30K |
|---|---|---|---|
| Número de entradas: | 1, 2 | Tipo de entrada: | Diferencial, único terminado |
| Interface de dados: | SPI | Configuração: | MUX-PGA-ADC |
| Número de conversores do A/D: | 1 | Arquitetura: | Sigma-delta |
| Tensão - fonte, analógico: | 5V | Tensão - fonte, Digital: | 1.8V ~ 3.6V |
Descrição de produto
ADS1255IDBR 24 bits Análogo para conversor digital 1, 2 entrada 1 Sigma-Delta 20-SSOP
Especificações de ADS1255IDBR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Aquisição de dados | |
| Conversores analógicos para digitais (ADC) | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Número de bits | 24 |
| Taxa de amostragem (por segundo) | Trinta mil. |
| Número de entradas | 1, 2 |
| Tipo de entrada | Diferencial, de fim único |
| Interface de dados | SPI |
| Configuração | MUX-PGA-ADC |
| Relação - S/H:ADC | - |
| Número de conversores A/D | 1 |
| Arquitetura | Sigma-Delta |
| Tipo de referência | Externas |
| Voltagem - Fornecimento, analógico | 5V |
| Voltagem - Fornecimento, Digital | 1.8V ~ 3.6V |
| Características | PGA |
| Temperatura de funcionamento | -40°C ~ 85°C |

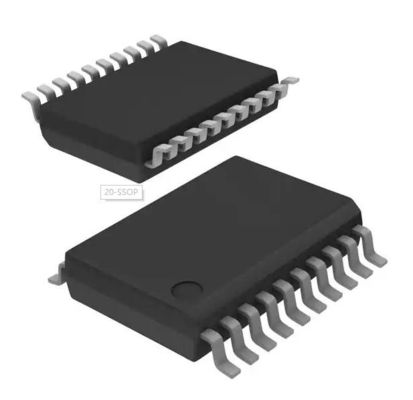

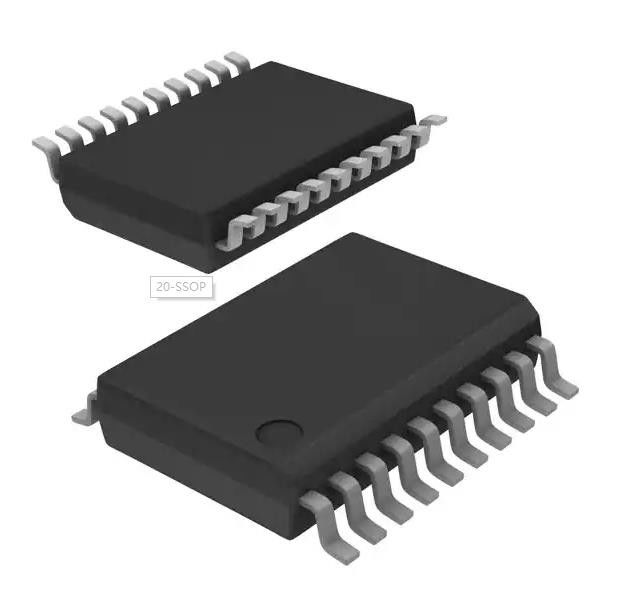

| Embalagem / Caixa | 20-SSOP (0,209", 5,30 mm de largura) |
| Pacote de dispositivos do fornecedor | 20-SSOP |
| Tipo de montagem | Montagem de superfície |
| Número do produto de base | ADS1255 |
Características do ADS1255IDBR
* 24 bits, sem códigos em falta
− Todas as taxas de dados e configurações PGA
* Resolução sem ruído de até 23 bits
* ± 0,0010% Não linearidade (máximo)
* Taxas de saída de dados até 30 kSPS
* Ciclismo do Canal Rápido
− 18,6 bits sem ruído (21,3 bits eficazes) a 1,45 kHz
* Conversões de uma só vez com liquidação de ciclo único
* Multiplexador de entrada flexível com detecção de sensor
- Quatro entradas diferenciais (apenas ADS1256)
- Oito entradas de uma única extremidade (apenas ADS1256)
* Buffer de entrada estabilizado por helicóptero
* PGA de baixo ruído: ruído referenciado por entrada de 27nV
* Calibração automática e do sistema para todas as configurações PGA
* Interface em série compatível com SPITM tolerante a 5V
* Fornecimento analógico: 5V
* Fornecimento digital: 1,8 V a 3,6 V
* Dissipação de poder
− Até 38 mW em modo normal
− 0,4 mW em modo de espera
Aplicações de ADS1255IDBR
Instrumentação científica
Controle de processos industriais
Equipamento médico
Teste e medição
Pesem na balança
Classificações ambientais e de exportação deADS1255IDBR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 2 (1 ano) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
