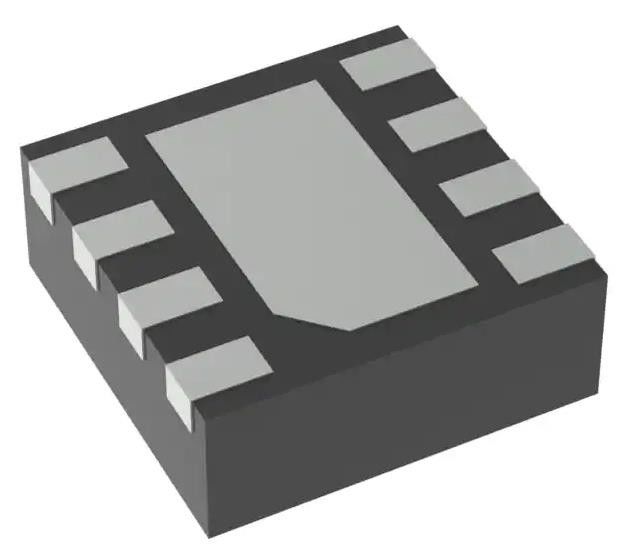

DRV8838DSGR Motor Chips IC eletrônico motor NMOS ON/OFF 8-WSON (2x2)
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | DRV8838DSGR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo do motor - C.A., C.C.: | C.C. escovada | Função: | Motorista - fase integrado inteiramente, do controle e do poder |
|---|---|---|---|
| Configuração de saída: | meia ponte (2) | Interface: | Ativar/desactivar |
| Tecnologia: | NMOS | Aplicações: | Motores DC, Propósito Geral, Solenoides |
| Corrente - Saída: | 1.8A | Voltagem - Fornecimento: | 1.8V ~ 7V |
| Voltagem - Carga: | 0V ~ 11V | Temperatura de funcionamento: | -40°C ~ 150°C (TJ) |
Descrição de produto
DRV8838DSGR Motor Chips IC eletrônico motor NMOS ON/OFF 8-WSON (2x2)
Especificações de DRV8838DSGR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Motoristas, controladores | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de motor - passo a passo | - |
| Tipo de motor - CA, CC | DC escovado |
| Função | Condutor - Estágio de controlo e potência totalmente integrado |
| Configuração de saída | Meia ponte (2) |
| Interface | Ativar/desactivar |
| Tecnologia | NMOS |
| Resolução de etapas | - |
| Aplicações | Motores DC, Propósito Geral, Solenoides |
| Corrente - Saída | 1.8A |
| Voltagem - Fornecimento | 1.8V ~ 7V |
| Voltagem - Carga | 0V ~ 11V |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 8-WFDFN Exposto |
| Pacote de dispositivos do fornecedor | 8-WSON (2x2) |
| Número do produto de base | DRV8838 |
Características do DRV8838DSGR
• Motorista da ponte H
Alimenta um motor de CC ou outras cargas
¢ Baixa resistência ao funcionamento do MOSFET: HS + LS 280 mΩ
• 1,8-A Corrente máxima de accionamento
• Pins de alimentação separados do motor e da lógica:
¢ VCC lógico: 1,8 a 7 V
• Interface PWM ou PH-EN
¢ DRV8837: PWM, IN1 e IN2
¢ DRV8838: PH e EN
• Modo de sono de baixa potência com 120 nA de corrente máxima de sono
nSLEEP pin
• Pequeno pacote e pegada
WSON 8-Pin com Pad térmico
️ 2,0 × 2,0 mm
• Características de protecção
¢ Bloqueio de baixa tensão VCC (UVLO)
Proteção contra sobrecorrência (OCP)
Desligamento térmico (PTSD)
Aplicações de DRV8838DSGR
• Câmaras
• Lentes DSLR
• Produtos de consumo
• Brinquinhos
• Robótica
• Dispositivos médicos
Classificações ambientais e de exportação deDRV8838DSGR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
