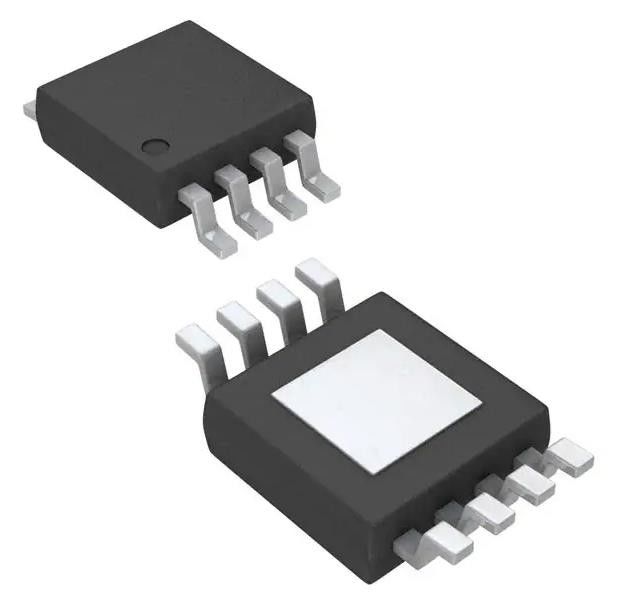

TPS7A4901DGNR Regulador de tensão linear IC Positivo Ajustável 1 Saída 150mA
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS7A4901DGNR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de reguladores: | 1 | Voltagem - Entrada (máximo): | 35V |
|---|---|---|---|
| Voltagem - saída (min/fixa): | 1.194V | Voltagem - Saída (máximo): | 33V |
| Desligamento da tensão (máximo): | 0.6V @ 150mA | Corrente - Saída: | 150 MA |
| Corrente - Quiescente (Iq): | 100 µA | Corrente - Fornecimento (máximo): | µA 800 |
| PSRR: | 72dB (120Hz) | 72dB (120Hz): | Sobre a corrente, sobre a temperatura, sob o fechamento da tensão (UVLO) |
| Realçar: | TPS7A4901DGNR,TPS7A4901DGNR Regulador de tensão linear IC,IC do regulador de tensão linear de 150 mA |
||
Descrição de produto
TPS7A4901DGNR Regulador de tensão linear IC Positivo Ajustável 1 Saída 150mA
Especificações de TPS7A4901DGNR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - lineares | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Configuração de saída | Positivo |
| Tipo de saída | Ajustável |
| Número de reguladores | 1 |
| Voltagem - Entrada (máximo) | 35 V |
| Voltagem - saída (min/fixa) | 1.194V |
| Voltagem - Saída (máximo) | 33 V |
| Desligamento da tensão (máximo) | 0.6V @ 150mA |
| Corrente - Saída | 150 mA |
| Corrente - Quiescente (Iq) | 100 μA |
| Corrente - Fornecimento (máximo) | 800 μA |
| PSRR | 72 dB (120 Hz) |
| Características de controlo | Ativar |
| Características de protecção | Excesso de corrente, sobre temperatura, sob bloqueio de tensão (UVLO) |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-TSSOP, 8-MSOP (0,118", 3,00 mm de largura) Pad exposto |
| Pacote de dispositivos do fornecedor | 8-HVSSOP |
| Número do produto de base | TPS7A4901 |
Características doTPS7A4901DGNR
* Faixa de tensão de entrada: 3 V a 36 V
* Ruído:
- 12,7 VRms (20 Hz a 20 kHz)
- 15,4 VRms (10 Hz a 100 kHz)
* Rejeição da corrente:
- 72 dB (120 Hz)
- 52 dB (10 Hz a 400 kHz)
* Saída ajustável: 1,194 V a 33 V
* Corrente de saída: 150 mA
* Tensão de saída: 260 mV a 100 mA
* Estável com condensadores cerâmicos 2 2.2 uF
* Pin de ativação compatível com CMOS Logic-Level
* Limite de corrente fixa e desligamento térmico
* Pacotes: HVSSOP PowerPADTM de 8 pines e VSON de 3 mm x 3 mm
* Faixa de temperatura de funcionamento: -40°C a 125°C
IntroduçãoTPS7A4901DGNR
* Relhas de alimentação para amplificadores opcionais, DACs, ADCs e outros circuitos analógicos de alta precisão
* Áudio
* Após a regulamentação do conversor DC-DC e filtragem por ondulação
* Ensaios e medições
* Circuitos Rx, Tx e PA
* Instrumentação industrial
* Estações de base e infra-estruturas de telecomunicações
Classificações ambientais e de exportaçãode TPS7A4901DGNR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 2 (1 ano) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
