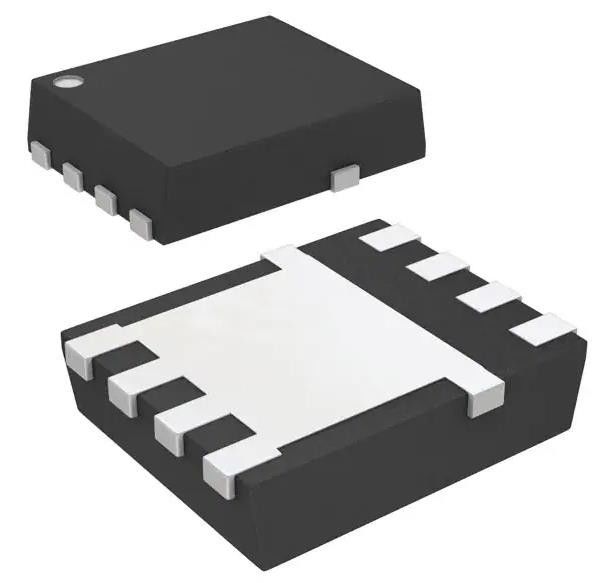

CSD16570Q5B N-Channel 25 V 100A 3.2W 195W (Tc) Superfície montada 8-VSON-CLIP (5x6)
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | CSD16570Q5B |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo de FET: | N-canal | Tecnologia: | MOSFET (óxido de metal) |
|---|---|---|---|
| Voltagem de saída para a fonte (Vdss): | 25 V | Corrente - drenagem contínua (Id) @ 25°C: | 100A (Ta) |
| Tensão de accionamento (max Rds On, min Rds On): | 4.5V, 10V | Rds On (Max) @ Id, Vgs: | 0.59mOhm @ 50A, 10V |
| Vgs(th) (Max) @ Id: | 1.9V @ 250μA | 1.9V @ 250μA: | 250 nC @ 10 V |
Descrição de produto
CSD16570Q5B N-Channel 25 V 100A 3.2W 195W (Tc) Superfície montada 8-VSON-CLIP (5x6)
Especificações de C0050/R0050
| TÍPO | Descrição |
| Categoria | Produtos de semicondutores discretos |
| Transistores | |
| FET, MOSFET | |
| FETs únicos, MOSFETs | |
| Mfr | Texas Instruments |
| Série | NexFETTM |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de FET | N-canal |
| Tecnologia | MOSFET (óxido metálico) |
| Voltagem de saída para a fonte (Vdss) | 25 V |
| Corrente - drenagem contínua (Id) @ 25°C | 100A (Ta) |
| Tensão de accionamento (max Rds On, min Rds On) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 0.59mOhm @ 50A, 10V |
| Vgs(th) (Max) @ Id | 1.9V @ 250μA |
| Carga da porta (Qg) (máximo) @ Vgs | 250 nC @ 10 V |
| Vgs (máximo) | ± 20V |
| Capacidade de entrada (Ciss) (Max) @ Vds | 14000 pF @ 12 V |
| Característica FET | - |
| Dissipação de energia (máximo) | 3.2W (Ta), 195W (Tc) |
| Temperatura de funcionamento | -55°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 8-VSON-CLIP (5x6) |
| Embalagem / Caixa | 8-PowerTDFN |
| Número do produto de base | Ativos e passivos |
Características do C0050/R0050
• Resistência extremamente baixa
• Baixo Qg e Qgd
• Baixa resistência térmica
• Avalanche Rated
• Revestimento de terminais Pb livre
• Compatível com a RoHS
• Sem halogênio
• Embalagem de plástico SON de 5 mm × 6 mm
Aplicações de C0050/R0050
• Aplicações de ORing e Hot Swap
Ambiental &Classificações de exportação de C0050/R0050
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.29.0095 |
