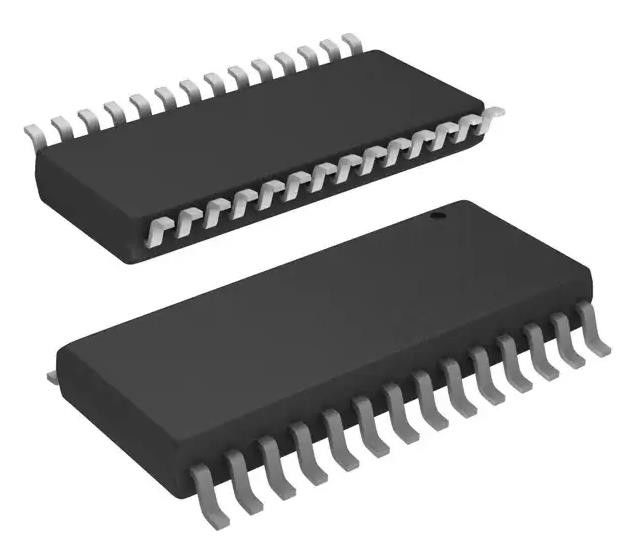

IRS2336DSTRPBF Condutor de porta de meia ponte IC Inverter 28-SOIC
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | IRS2336DSTRPBF |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Configuração conduzida: | Metade-ponte | Tipo de canal: | 3-fase |
|---|---|---|---|
| Número de motoristas: | 6 | Tipo da porta: | IGBT, MOSFET do N-canal |
| Voltagem - Fornecimento: | 10V ~ 20V | Tensão da lógica - VIL, VIH: | 0.8V, 2.5V |
| Atual - saída máxima (fonte, dissipador): | 200mA, 350mA | Tipo de entrada: | Inversão |
| Alta tensão lateral - máxima (tira de bota): | 600 V | Tempo de subida / queda (tipo): | 125ns, 50ns |
Descrição de produto
IRS2336DSTRPBF Condutor de porta de meia ponte IC Inverter 28-SOIC
Especificações deIRS2336DSTRPBF
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Motoristas de porta | |
| Mfr | Tecnologias Infineon |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Programável com chave digital | Não verificado |
| Configuração a motor | Meia-ponte |
| Tipo de canal | 3 fases |
| Número de condutores | 6 |
| Tipo de porta | IGBT, MOSFET de canal N |
| Voltagem - Fornecimento | 10 V ~ 20 V |
| Voltagem lógica - VIL, VIH | 0.8V, 2.5V |
| Corrente - Pico de saída (fonte, sumidouro) | 200 mA, 350 mA |
| Tipo de entrada | Inverter |
| Voltagem lateral elevada - Max (Bootstrap) | 600 V |
| Tempo de subida / queda (tipo) | 125 ns, 50 ns |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 28-SOIC (0,295", 7,50 mm de largura) |
| Pacote de dispositivos do fornecedor | 28-SOIC |
| Número do produto de base | IRS2336 |
Características do IRS2336DSTRPBF
* Alimenta até seis dispositivos de alimentação IGBT/MOSFET
* Alimentação de motores de porta até 20 V por canal
* Funcionalidade de arranque integrada (IRS2336(4) D)
* Protecção contra sobrecorrência
* Entrada de desligamento por sobre-temperatura
* Filtro de entrada avançado
* Proteção integrada do tempo morto
* Protecção contra disparos (condução cruzada)
* Bloqueio de baixa tensão para VCC e VBS
* Ativar/desabilitar a entrada e a comunicação de falhas
* Temporização sem falhas ajustável
* Lógica separada e motivos de poder
* 3.3 V de entrada lógica compatível
* Tolerante à tensão transitória negativa
* Concebido para utilização com fontes de alimentação bootstrap
* Retardos de propagação correspondentes para todos os canais
* Faixa de funcionamento de -40°C a 125°C
* Compatível com a RoHS
* Sem chumbo
Aplicações de IRS2336DSTRPBF
* Acionamento do motor do aparelho
* Servo-acionamento
* Acionamentos de micro inversores
* Inversores de três fases de uso geral
Ambiental &Classificações de exportação de IRS2336DSTRPBF
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
