TPS65130RGER Regulador de comutação de impulso de caixa IC Dual Rail Ajustável 3.2V, -2V 2
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS65130RGER |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Configuração de saída: | Positivo e negativo (trilho duplo) | Tipo de saída: | Ajustável |
|---|---|---|---|
| Número de saídas: | 2 | Voltagem - Entrada (min): | 2.7V |
| Voltagem - Entrada (máximo): | 5.5V | Voltagem - saída (min/fixa): | 3.2V, -2V |
| Voltagem - Saída (máximo): | 15V, -15V | Corrente - Saída: | 700mA (Interruptor) |
| Frequência - Troca: | 1.38MHz | Temperatura de funcionamento: | -40°C ~ 85°C (TA) |
Descrição de produto
TPS65130RGER Regulador de comutação de impulso de caixa IC Dual Rail Ajustável 3.2V, -2V 2
Especificações de TPS65130RGER
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Função | Step-Up, Step-Up/Step-Down |
| Configuração de saída | Positivo e negativo (dual-rail) |
| Topologia | Empurra, Buck-Empurra. |
| Tipo de saída | Ajustável |
| Número de saídas | 2 |
| Voltagem - Entrada (min) | 2.7V |
| Voltagem - Entrada (máximo) | 5.5V |
| Voltagem - saída (min/fixa) | 3.2V, -2V |
| Voltagem - Saída (máximo) | 15V, -15V |
| Corrente - Saída | 700 mA (interruptor) |
| Frequência - Troca | 1.38MHz |
| Rectificador síncrono | - Não, não. |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |

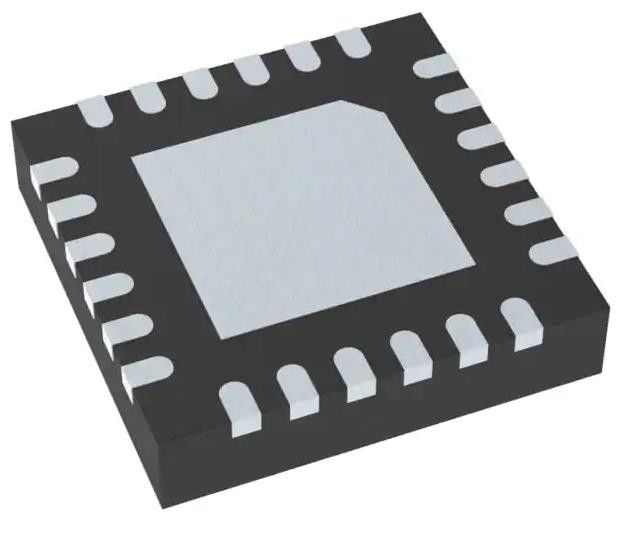

| Embalagem / Caixa | Pad 24-VFQFN Exposto |
| Pacote de dispositivos do fornecedor | 24 VQFN (4x4) |
| Número do produto de base | TPS65130 |
Características do TPS65130RGER
• Faixa de tensão de entrada: de 2,7 V a 5,5 V
• Saída do conversor de impulso positivo VPOS
¢ Saída reguladora: até 15 V
¢ Duas opções de limite de corrente do interruptor: 0,8 A e 2 A
Eficiência de conversão: até 89%
• saída do conversor de buck-boost de inversão negativa VNEG
Outorga reguladora: até 15 V
¢ Duas opções de limite de corrente do interruptor: 0,8 A e 2 A
Eficiência de conversão: até 81%
• A saída de controlo para o FET de canal P externo suporta a desconexão completa da bateria
• Corrente de desligamento de 1 μA
• Input individuais para sequenciamento flexível de saída
• Características de protecção
Proteção contra sobrevoltagem em VPOS e VNEG
¢ Bloqueio de baixa tensão de entrada
Proteção contra desligamento térmico
• Pacote VQFN-24 de 4 mm × 4 mm (RGE)
Aplicações de TPS65130RGER
• Displays LCD e AMOLED (aproximadamente 4" a 17")
¢ Eletrónica pessoal (notebook, monitor, jogos)
¢ Automatização de edifícios (elevador, termostato)
¢ Saúde, aptidão física, EPOS, HMI industrial, testes e medições
• Fornecimento de binários de uso geral
- T&M, aquisição de dados, DACs, ADCs
¢ Fonte de PA de áudio diferencial
Modulos de entrada e saída de automação e controlo de fábrica
¢ OPAMP diferencial e fornecimento de comparador
Ambiental &Classificações de exportação de TPS65130RGER
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 2 (1 ano) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
