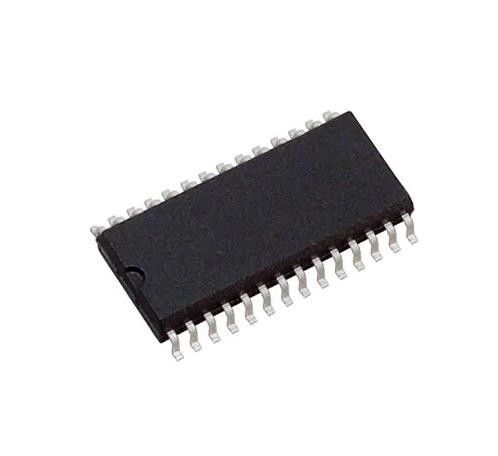

ADS7805U 16 bits Convertidor analógico para digital 1 entrada 1 SAR 28-SOIC
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ADS7805U |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de bocados: | 16 | Taxa de amostragem (por segundo): | 100 mil. |
|---|---|---|---|
| Número de entradas: | 1 | Tipo de entrada: | Único terminado |
| Interface de dados: | Paralelo | Configuração: | ENVIO E MANIPULAÇÃO - CAD |
| Relação - ENVIANDO E SEGURANDO: CAD: | 1:01 | Número de conversores do A/D: | 1 |
Descrição de produto
ADS7805U 16 bits Convertidor analógico para digital 1 entrada 1 SAR 28-SOIC
Especificações de ADS7805U
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Aquisição de dados | |
| Conversores analógicos para digitais (ADC) | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tubos |
| Número de bits | 16 |
| Taxa de amostragem (por segundo) | 100 mil. |
| Número de entradas | 1 |
| Tipo de entrada | Com um único fim |
| Interface de dados | Paralelo |
| Configuração | S/H-ADC |
| Relação - S/H:ADC | 1:01 |
| Número de conversores A/D | 1 |
| Arquitetura | SAR |
| Tipo de referência | Externa, interna |
| Voltagem - Fornecimento, analógico | 5V |
| Voltagem - Fornecimento, Digital | 5V |
| Características | - |
| Temperatura de funcionamento | -25°C ~ 85°C |
| Embalagem / Caixa | 28-SOIC (0,295", 7,50 mm de largura) |
| Pacote de dispositivos do fornecedor | 28-SOIC |
| Tipo de montagem | Montagem de superfície |
| Número do produto de base | ADS7805 |
Características do ADS7805U
● Taxa de amostragem de 100 kHz/min
● Intervalo de entrada padrão ± 10 V
● 86dB min SINAD com entrada de 20kHz
● ±3,0 LSB max INL
● DNL: 16 Bits ¢ Não faltam códigos ¢
● OPERAÇÃO ÚNICA de abastecimento de +5 V
● PIN-COMPATIBLE com ADS7804 de 12 bits
● USA REFERÊNCIA interna ou externa
● FULL PARALLEL DATE OUTPUT (Saída de dados em paralelo)
● DISSIPAÇÃO DE PODER máxima de 100 mW
● 0,3" DIP-28 E SO-28
Aplicações de ADS7805U
O ADS7805 é um conversor analógico-digital (A/D) de amostragem de 16 bits, utilizando estruturas CMOS de última geração.Conversor A/D de registo de aproximação sucessivo (SAR) com amostragem e retenção (S/H), referência, relógio, interface para uso de microprocessador e drivers de saída de 3 estados.
Ambiental &Classificações de exportação de ADS7805U
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
