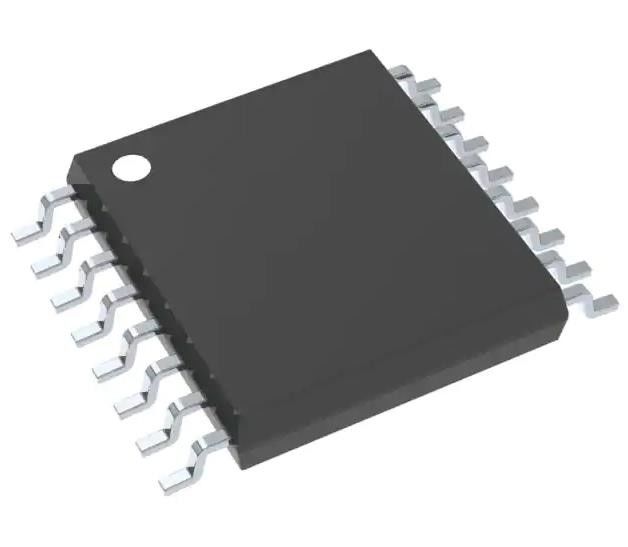

ADS7280IPW 14 bits Convertidor analógico para digital 2 Entrada 1 SAR 16-TSSOP
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ADS7280IPW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de bocados: | 14 | Taxa de amostragem (por segundo): | 1m |
|---|---|---|---|
| Número de entradas: | 2 | Tipo de entrada: | Pseudo--diferencial, único terminado |
| Interface de dados: | SPI, DSP | Configuração: | MUX-S/H-ADC |
| Relação - ENVIANDO E SEGURANDO: CAD: | 1:01 | Número de conversores do A/D: | 1 |
Descrição de produto
ADS7280IPW 14 bits Convertidor analógico para digital 2 Entrada 1 SAR 16-TSSOP
Especificações de ADS7280IPW
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Aquisição de dados | |
| Conversores analógicos para digitais (ADC) | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tubos |
| Estatuto do produto | Atividade |
| Número de bits | 14 |
| Taxa de amostragem (por segundo) | 1M |
| Número de entradas | 2 |
| Tipo de entrada | Pseudo-diferencial, com um único fim |
| Interface de dados | SPI, DSP |
| Configuração | MUX-S/H-ADC |
| Relação - S/H:ADC | 1:01 |
| Número de conversores A/D | 1 |
| Arquitetura | SAR |
| Tipo de referência | Externas |
| Voltagem - Fornecimento, analógico | 5V |
| Voltagem - Fornecimento, Digital | 1.65V ~ 5.5V |
| Características | - |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Embalagem / Caixa | 16-TSSOP (0,173", 4,40 mm de largura) |
| Pacote de dispositivos do fornecedor | 16-TSSOP |
| Tipo de montagem | Montagem de superfície |
| Número do produto de base | ADS7280 |
Características do ADS7280IPW
* Fornecimento analógico de 2,7 V a 5,5 V, baixa potência:
- 13,7 mW (1MHz, +VA = 3V, +VBD = 1,8V)
* 1MHz Taxa de amostragem 3V s +VA S 5.5V,900kHz Taxa de amostragem 2.7V S +VA S 3V
* Excelente desempenho de CC:
- +0,4 LSB Tipo,土1,0 LSB Máximo INL
- +0,4 LSB Tipo,土1,0 LSB Max DNL
- +0,8 mV Máximo erro de desvio a 3Vl
- +1,25mV Máximo erro de desvio a 5V
* Excelente desempenho AC a f = 10kHz com 85,9dB SNR,105.3dB SFDR,-100.1dB THD
* Relógio de conversão integrado (CCLK)
* 1,65 V a 5,5 V
- Interface serial compatível com SPITM/DSP
- SCLK até 50 MHz
* Modos de apagão abrangentes:
- Desligação profunda.
- Durma. Desliga.
- Desligação automática.
* Faixa de entrada unipolar: 0V a VREF
* Reinicie o software
* Global CONVST (Independente da CS)
* Status/Polaridade EOC/INT programável
* 4 * 4 Pacotes QFN-16 e TSSOP-16
* Modo Daisy-Chain de multi-chip
* Saída de bits TAG programável
* Modo de seleção de canal automático/manual (ADS7280)
Aplicações de ADS7280IPW
* Comunicações
* Interface do transdutor
* Instrumentos médicos
* Magnetômetros
* Controle de processos industriais
* Sistemas de aquisição de dados
* Equipamento de ensaio automático
Ambiental &Classificações de exportação de ADS7280IPW
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 2 (1 ano) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
