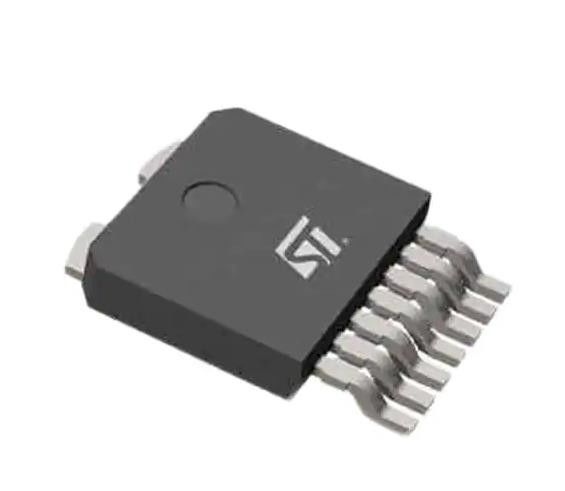

VN7004CHTR Chip de circuito integrado 80A OctaPAK 7+1
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | VN7004CHTR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de interruptor: | finalidade geral | Número de saídas: | 1 |
|---|---|---|---|
| Relação - Input:Output: | 0,042361111 | Configuração de saída: | Lado alto |
| Tipo de saída: | N-canal | Interface: | Ativar/desactivar |
| Voltagem - Carga: | 4V ~ 28V | Voltagem - Fornecimento (Vcc/Vdd): | Não exigido |
| Realçar: | Chip de circuito integrado VN7004CHTR,Chip de circuito integrado 80A |
||
Descrição de produto
VN7004CHTR Comutador de alimentação/driver 1:1 N-Channel 80A OctaPAK 7+1
Especificações de VN7004CHTR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Interruptores de distribuição de energia, condutores de carga | |
| Mfr | STMicroelectrónica |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de interruptor | Propósito geral |
| Número de saídas | 1 |
| Relação - Input:Output | 0.042361111 |
| Configuração de saída | Lado superior |
| Tipo de saída | N-canal |
| Interface | Ativar/desactivar |
| Voltagem - Carga | 4V ~ 28V |
| Voltagem - Fornecimento (Vcc/Vdd) | Não é necessário |
| Corrente - Saída (máximo) | 80A |
| Rds On (tipo) | 4mOhm |
| Tipo de entrada | Não invertível |
| Características | - |
| Proteção contra falhas | Limitador de corrente (fixo), detecção de carga aberta, sobre temperatura, sobre tensão, UVLO |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | OctaPAK 7+1 |
| Embalagem / Caixa | OctaPAK (7 leads + Tab) |
| Número do produto de base | VN7004 |
Características doVN7004CHTR
* Qualificado AEC-Q100
* Geral
- Condutor inteligente de lado alto de canal único com feedback analógico do CurrentSense
- Muito baixa corrente de espera
- Compatível com saídas CMOS de 3,0 V e 5 V
* Funções de diagnóstico
- Indicação de sobrecarga e curto-terreno (limitação de potência)
- Indicação de desligamento térmico
- Detecção de carga em aberto em estado desligado
- Corto de saída para detecção VCC
- Ativar/ desactivar o sentido
* Proteções
- Desligamento por baixo de tensão.
- Aperto de sobrevoltagem
- Limitação da corrente de carga
Aplicações deVN7004CHTR
Especialmente concebido para distribuição de energia inteligente automotiva, lâmpadas incandescentes, sistemas de aquecimento, motores de CC, substituição de relé e atuadores resistentes e indutivos de alta potência.
Classificações ambientais e de exportação deVN7004CHTR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
