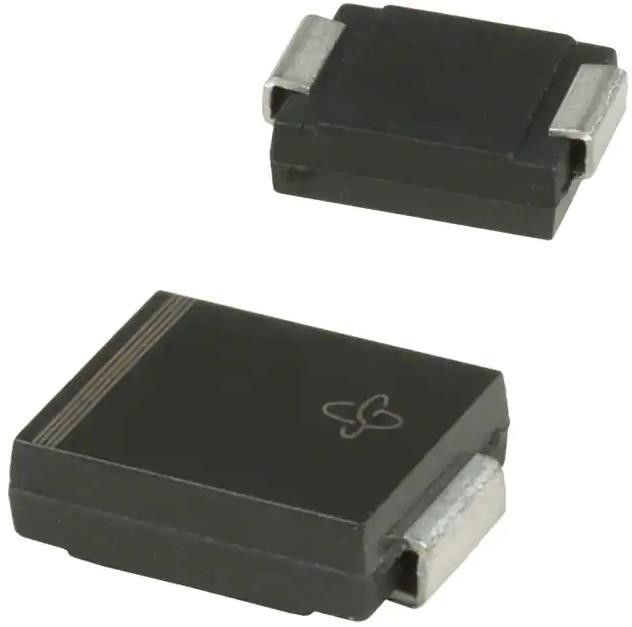

TPSMC36AHE3 / 9AT 49.9V Grampos 30.1A Ipp Tvs Diodo de superfície montado DO-214AB (SMCJ)
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPSMC36AHE3/9AT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo: | zener | Canais unidirecionais: | 1 |
|---|---|---|---|
| Tensão - Isolamento Reverso (Típico): | 30.8V | Tensão - Quebra (Min): | 34.2V |
| Tensão - apertando (máximo) @ a IPP: | 49.9V | Corrente - Pico de Pulso (10/1000µs): | 30.1A |
| Potência - Pulsão máxima: | 1500 W (1,5 kW) | Aplicações: | Automóveis |
| Realçar: | Chipe de circuito integrado TPSMC36AHE3 / 9AT,Microplaqueta de superfície do circuito integrado da montagem |
||
Descrição de produto
TPSMC36AHE3 / 9AT 49.9V Grampos 30.1A Ipp Tvs Diodo de superfície montado DO-214AB (SMCJ)
Especificações de TPSMC36AHE3/9AT
| TÍPO | Descrição |
| Categoria | Proteção de circuitos |
| Supressores de tensão transitória (TVS) | |
| Diodos TVS | |
| Mfr | Vishay General Semiconductor - Divisão de Diodos |
| Série | Automóveis, AEC-Q101, PAR® |
| Pacote | Tape & Reel (TR) |
| Tipo | Zener |
| Canais unidirecionais | 1 |
| Voltagem - Paragem em reverso (tipo) | 30.8V |
| Voltagem - ruptura (min) | 34.2V |
| Voltagem - Prensagem (máximo) @ Ipp | 49.9V |
| Corrente - Pico de pulso (10/1000μs) | 30.1A |
| Potência - Pulsão máxima | 1500 W (1,5 kW) |
| Proteção da linha de alimentação | - Não, não. |
| Aplicações | Automóveis |
| Capacidade @ Frequência | - |
| Temperatura de funcionamento | -65°C ~ 185°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | DO-214AB, SMC |
| Pacote de dispositivos do fornecedor | DO-214AB (SMCJ) |
| Número do produto de base | TPSMC36 |
Características doTPSMC36AHE3/9AT
• Desenho otimizado de passivação de junções
• Capacidade TJ = 185 °C adequada para alta fiabilidade e requisitos automotivos
• Disponível apenas em polaridade unidirecional
• Capacidade de potência de pico de 1500 W com uma forma de onda de 10/1000 μs
• Excelente capacidade de fixação
• Tempo de resposta muito rápido
• Baixa resistência ao aumento de tensão
• Cumprir o nível MSL 1, por J-STD-020, LF pico máximo de 260 °C
• Disponível certificado AEC-Q101
- Código de encomenda automóvel: base P/NHE3 ou P/NHM3
Aplicações deTPSMC36AHE3/9AT
* Caso: SMC (DO-214AB)
* O composto de moldagem atende à classificação de inflamabilidade UL 94 V-0
* Base P/NHE3_X - Compatível com a RoHS e qualificada AEC-Q101
* Base P/NHM3_X - livre de halogénio, compatível com a RoHS e qualificada AEC-Q101 (?? _X?? indica código de revisão, por exemplo A, B, (..)
* Terminal: condutores revestidos de estanho mate, soldáveis por J-STD-002 e JESD 22-B102
* Polaridade: faixa de cor denota a extremidade do cátodo
Classificações ambientais e de exportação deTPSMC36AHE3/9AT
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.10.0080 |
