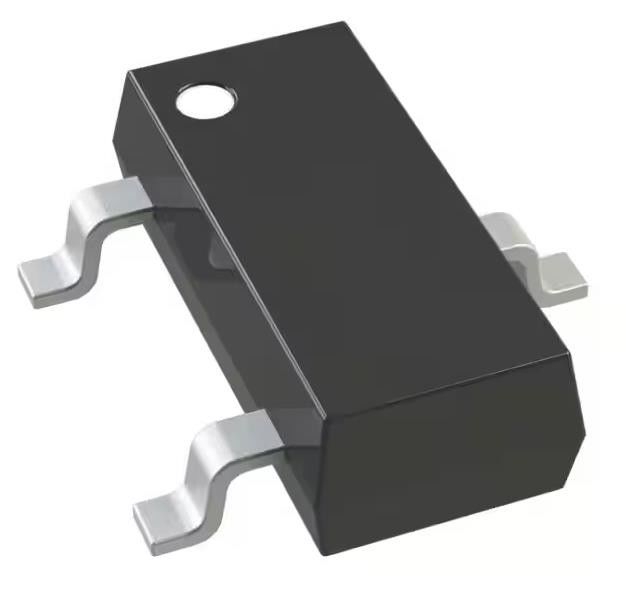

TLV431AFTA IC de referência de tensão de derivação ajustável 1,24V 18 VV ± 1% 15 mA SOT-23-3
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TLV431AFTA |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo da referência: | Derivação | Tipo de saída: | Ajustável |
|---|---|---|---|
| Voltagem - saída (min/fixa): | 1.24V | Voltagem - Saída (máximo): | 18V |
| Corrente - Saída: | 15 miliampères | Tolerância: | ± 1% |
| Atual - cátodo: | 100 µA | Temperatura de funcionamento: | -40°C ~ 125°C (TA) |
| Realçar: | Chipe de circuito integrado TLV431AFTA,SOT-23-3 Chipe de circuito integrado |
||
Descrição de produto
TLV431AFTA IC de referência de tensão de derivação ajustável 1,24V 18 VV ± 1% 15 mA SOT-23-3
Especificações de TLV431AFTA
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Referência de tensão | |
| Mfr | Diodos incorporados |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Atividade |
| Tipo de referência | Shunt |
| Tipo de saída | Ajustável |
| Voltagem - saída (min/fixa) | 1.24V |
| Voltagem - Saída (máximo) | 18 V |
| Corrente - Saída | 15 mA |
| Tolerância | ± 1% |
| Coeficiente de temperatura | - |
| Ruído - 0,1 Hz a 10 Hz | - |
| Ruído - 10 Hz a 10 kHz | - |
| Voltagem - Entrada | - |
| Corrente - Fornecimento | - |
| Corrente - catodo | 100 μA |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | TO-236-3, SC-59, SOT-23-3 |
| Pacote de dispositivos do fornecedor | SOT-23-3 |
| Número do produto de base | TLV431 |
Características doTLV431AFTA
* Função de baixa tensão VREF = 1,24 V
* Intervalo de temperatura -40 a + 125°C
* Tolerância de tensão de referência a +25°C
- 0, 2% TLV431T
- 0,5% TLV431B
- 1% TLV431A
* Desvio de temperatura típico
- 4mV (0°C a +70°C)
- 6mV (-40°C a +85°C)
- 11mV (-40°C a +125°C)
* 80μA Corrente de cátodo mínima
* 0,25Ω Impedância de saída típica
* Voltagem de saída ajustável VREF a 18V
* Totalmente livre de chumbo e totalmente compatível com a RoHS (Notas 1 e 2)
* Livre de halogênio e antimónio.
* Uma peça compatível com a indústria automóvel está disponível numa ficha de dados separada (TLV431Q)
Aplicações deTLV431AFTA
O TLV431 é um regulador de shunt ajustável de três terminais que oferece excelente estabilidade de temperatura e capacidade de gerenciamento de corrente de saída de até 20mA.A tensão de saída pode ser definida para qualquer tensão escolhida entre 1.24 V e 18 V através da selecção de duas resistências divisórias externas.
Classificações ambientais e de exportação deTLV431AFTA
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
