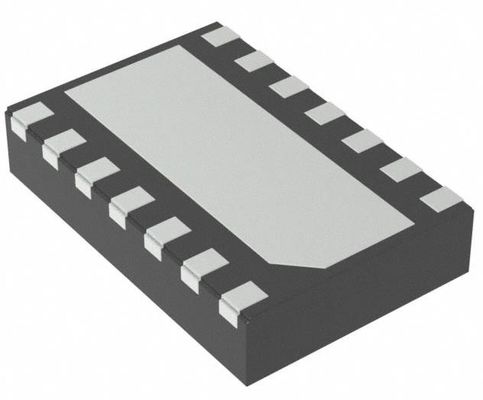

TLIN1022DMTRQ1 Chip de circuito integrado 2/2 Transceptor LIN 14-VSON (4.5x3)
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TLIN1022DMTRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo: | Transmissor | Protocolo: | LIN |
|---|---|---|---|
| Número de motoristas/receptores: | 2/2 | Histerese do receptor: | 50 milivolt |
| Taxa de dados: | 20kbps | Voltagem - Fornecimento: | 4V ~ 36V |
| Temperatura de funcionamento: | -40°C ~ 125°C (TA) | Tipo de montagem: | Montagem de superfície, flanco Wettable |
| Realçar: | Chipe de circuito integrado TLIN1022DMTRQ1,Chip de circuito integrado de transmissor |
||
Descrição de produto
Especificações do TLIN1022DMTRQ1
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Interface | |
| Condutores, Receptores, Transceptores | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Tipo | Transmissor |
| Protocolo | LIN |
| Número de condutores/receptores | 2/2 |
| Duplex | - |
| Histerese do receptor | 50 mV |
| Taxa de dados | 20kbps |
| Voltagem - Fornecimento | 4V ~ 36V |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montura de superfície, flanco úmido |
| Embalagem / Caixa | Pad 14-VDFN Exposto |
| Pacote de dispositivos do fornecedor | 14-VSON (4.5x3) |
| Número do produto de base | TLIN1022 |
Características doTLIN1022DMTRQ1
• AEC-Q100 Qualificado para aplicações automotivas
Temperatura ambiente: de 40 a 125 °C.
Nível de certificação HBM: ±8 kV
Nível de certificação do MDL: ±1,5 kV
• Compatível com a LIN 2.0Linha 2.1Linha 2.2, LIN 2.2 A e ISO/DIS 17987·4.2 (ver SLLA491)
• Conforme a SAEJ2602 prática recomendada para LIN (ver SLLA491)
• Suporta baterias de 12 V
• LIN transmitir dados a uma taxa de até 20 kbps.
• Largas faixas de funcionamento
️ 4 V a 36 V tensão de alimentação
Proteção contra falhas do ônibus LIN de ± 45 V
• Modo de repouso: o consumo de corrente ultra-baixo permite o despertar de:
Bus LIN
¢ Despertar local através do EN
• Funcionamento sem falhas
• Características de protecção:
¢ Proteção contra tensão no VSUP
Proteção de time-out dominante (DTO)
Proteção contra desligamento térmico
¢ Nodo sem alimentação ou desconexão de terra com segurança de falha a nível do sistema.
• Disponível no pacote SOIC (14) e no pacote VSON (14) sem chumbo com capacidade de inspecção óptica automatizada (AOI) melhorada
Aplicações deTLIN1022DMTRQ1
• Eletrónica do corpo e Iluminação
• Veículos elétricos híbridos e sistemas de motores
• Informação e entretenimento
• Eletrodomésticos
Classificações ambientais e de exportação deTLIN1022DMTRQ1
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 2 (1 ano) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
