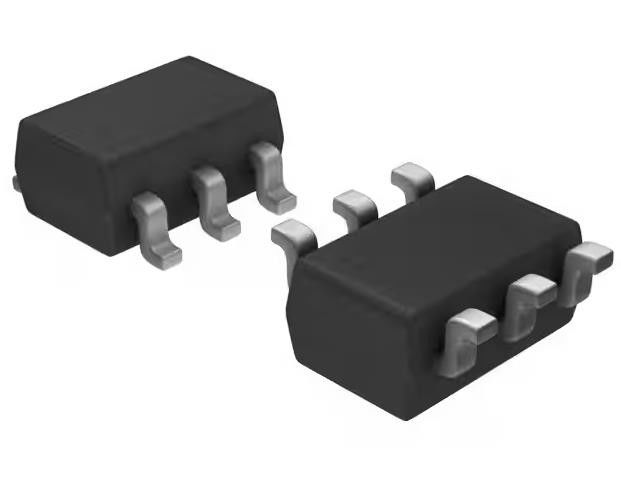

SN74LVC2GU04DBVR Inverter Chipe de circuito integrado de 2 canais SOT-23-6
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SN74LVC2GU04DBVR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo de lógica: | Inversor | Número de circuitos: | 2 |
|---|---|---|---|
| Número de entradas: | 2 | Max Propagation Delay @ V, Max CL: | 3.5ns @ 5V, 50pF |
| Voltagem - Fornecimento: | 1,65V ~ 5,5V | Corrente - Quiescente (máximo): | µA 10 |
| Corrente - Alta e baixa potência: | 32mA, 32mA | Nível entrado da lógica - ponto baixo: | 0.41V ~ 1.38V |
| Realçar: | Chipe de inversor SN74LVC2GU04DBVR,Chipe de inversor SOT-23-6 |
||
Descrição de produto
SN74LVC2GU04DBVR Inverter Chipe de circuito integrado de 2 canais SOT-23-6
Especificações de SN74LVC2GU04DBVR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Portões e inversores | |
| Mfr | Texas Instruments |
| Série | 74LVC |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de lógica | Inversor |
| Número de circuitos | 2 |
| Número de entradas | 2 |
| Características | - |
| Voltagem - Fornecimento | 1.65V ~ 5.5V |
| Corrente - Quiescente (máximo) | 10 μA |
| Corrente - Alta e baixa potência | 32mA, 32mA |
| Nível de lógica de entrada - baixo | 0.41V ~ 1.38V |
| Nível de lógica de entrada - elevado | 1.24V ~ 4.13V |
| Retardo máximo de propagação @ V, Max CL | 3.5ns @ 5V, 50pF |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | SOT-23-6 |
| Embalagem / Caixa | SOT-23-6 |
| Número do produto de base | 74LVC2GU04 |
Características do SN74LVC2GU04DBVR
* Disponível no pacote rmPackage NanoFree da Texas Instruments
* Suporta operação Vcc de 5 V
* Entrada Aceita tensões de 5,5 V
* Tpd máxima de 3,7 ns a 3,3 V
* Baixo consumo de energia, 10 A Max lcc
* + 24 mA Motor de saída a 3,3 V
* Volp típico (Bounce Ground Output) < 0,8 V em Vcc = 3,3 V, TA = 25C
* VoHv típico (Output Vo Undershoot) > 2 V a Vcc = 3,3 V, TA = 25C
* loff Suporta inserção ao vivo, modo de apagão parcial e proteção contra a tração traseira
* Pode ser utilizado como um tradutor para baixo para traduzir entradas de um máximo de 5,5 V para baixo para o nível de Vcc
* Saídas não tamponadas
* Desempenho de bloqueio superior a 100 mA PerJESD 78, classe II
* Proteção da DSE excede a DSEJ
- 222000-V Modelo do corpo humano (A114-A)
- Modelo de máquina de 200 V (A115-A)
- Modelo de dispositivo carregado de 1000 V (C101)
Aplicações de SN74LVC2GU04DBVR
Este inversor duplo é projetado para operação VCC de 1,65-V a 5,5-V.
Ambiental &Classificações de exportação de SN74LVC2GU04DBVR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
