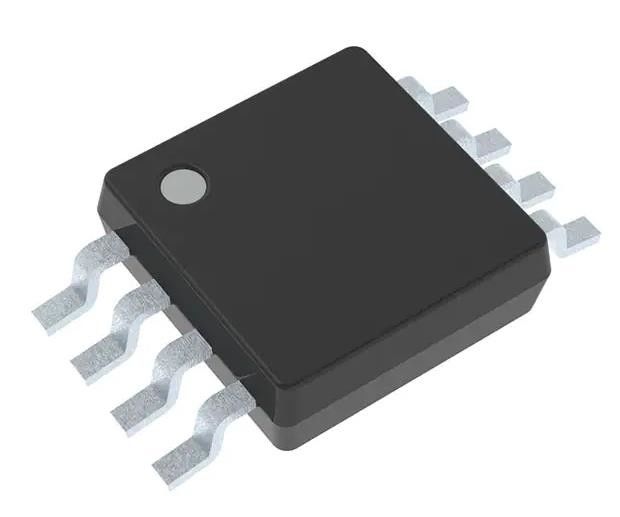

SN74LVC2G132DCUR NAND Gate IC 2 Canal Schmitt Trigger 8-VSSOP
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SN74LVC2G132DCUR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo de lógica: | NAND Gate | Número de circuitos: | 2 |
|---|---|---|---|
| Número de entradas: | 2 | Características: | Schmitt Gatilho |
| Voltagem - Fornecimento: | 1,65V ~ 5,5V | Corrente - Quiescente (máximo): | µA 10 |
| Corrente - Alta e baixa potência: | 32mA, 32mA | Nível entrado da lógica - ponto baixo: | 0.39V ~ 1.87V |
| Realçar: | SN74LVC2G132DCUR e porta,8-VSSOP e porta |
||
Descrição de produto
SN74LVC2G132DCUR NAND Gate IC 2 Canal Schmitt Trigger 8-VSSOP
Especificações de SN74LVC2G132DCUR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Portões e inversores | |
| Mfr | Texas Instruments |
| Série | 74LVC |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de lógica | Portão NAND |
| Número de circuitos | 2 |
| Número de entradas | 2 |
| Características | Schmitt Trigger |
| Voltagem - Fornecimento | 1.65V ~ 5.5V |
| Corrente - Quiescente (máximo) | 10 μA |
| Corrente - Alta e baixa potência | 32mA, 32mA |
| Nível de lógica de entrada - baixo | 0.39V ~ 1.87V |
| Nível de lógica de entrada - elevado | 1.16V ~ 3.33V |
| Retardo máximo de propagação @ V, Max CL | 5ns @ 5V, 50pF |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 8-VSSOP |
| Embalagem / Caixa | 8-VFSOP (0,091", 2,30 mm de largura) |
| Número do produto de base | 74LVC2G132 |
Características do SN74LVC2G132DCUR
* Disponível no pacote NanoFree TwPackage da Texas Instruments
* Suporta operação Vcc de 5 V
* Entrada Aceita tensões de 5,5 V
* Tpd máxima de 5,3 ns a 3,3 V
* Baixo consumo de energia, 10 pA Max lcc
* + 24 mA Motor de saída a 3,3 V
* Volp típico (Bounce de terra de saída) < 0,8 V aVcc = 3,3 V, TA = 25C
* VoHv típico > 2 V aVcc = 3,3 V, TA = 25C
* loff Suporta inserção ao vivo, modo de apagão parcial e proteção do disco traseiro
* Suporte de conversão para baixo (5V a 3,3V e 3,3V a 1,8V)
* Desempenho de bloqueio superior a 100 mA PerJESD 78, classe II
* Proteção da DSE excede a DSEJ
- 222000-V Modelo do corpo humano (A114-A)
- Modelo de máquina de 200 V ((A115-A)
- Modelo de dispositivo carregado de 1000 V (C101)
Aplicações de SN74LVC2G132DCUR
Esta porta NAND de entrada dupla com entradas de gatilho Schmitt é projetada para operação VCC de 1,65 a 5,5 V.
Ambiental &Classificações de exportação de SN74LVC2G132DCUR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
