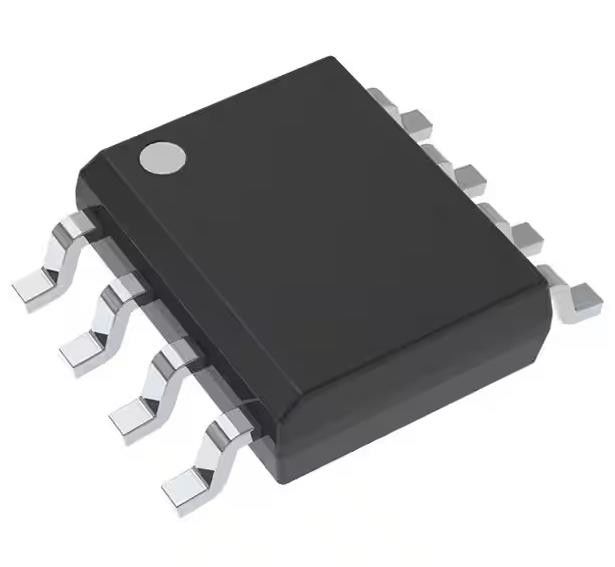

ISO7221BDR Isolador digital de propósito geral 2500Vrms 2 canais 5Mbps 25kV/μs
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ISO7221BDR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número de canais: | 2 | Tipo de canal: | Unidireccional |
|---|---|---|---|
| Tensão - isolamento: | 2500Vrms | Imunidade transiente do modo comum (minuto): | 25kV/µs |
| Taxa de dados: | 5Mbps | TpLH/tpHL do atraso de propagação (máximo): | 70ns, 70ns |
| Distorção da largura de pulso (máxima): | 3ns | Tempo de subida / queda (tipo): | 1s, 1s |
Descrição de produto
ISO7221BDR Isolador digital de propósito geral 2500Vrms 2 canais 5Mbps 25kV/μs
Especificações de ISO 7221BDR
| TÍPO | Descrição |
| Categoria | Aparelhos de isolamento |
| Isoladores digitais | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tecnologia | Acoplamento por capacidade |
| Tipo | Propósito geral |
| Poder isolado | - Não, não. |
| Número de canais | 2 |
| Tipo de canal | Unidireccional |
| Voltagem - Isolamento | 2500Vrms |
| Imunidade transitória em modo comum (min) | 25 kV/μs |
| Taxa de dados | 5 Mbps |
| Retardo de propagação tpLH / tpHL (máximo) | 70n, 70n |
| Distorção da largura do pulso (máximo) | 3s |
| Tempo de subida / queda (tipo) | 1s, 1s |
| Voltagem - Fornecimento | 3 V ~ 5,5 V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto de base | ISO 7221 |
Especificações de ISO 7221BDR
• Opções de taxa de sinalização de 1, 5, 25 e 150 Mbps
¢ Baixa inclinação de saída de canal para canal; 1-ns Max
Distorção da largura de pulso (PWD) baixa; 1 ns Max
¢ Baixo conteúdo de jitter; 1 ns Tipo a 150 Mbps
• Imunidade transitória típica de 50 kV/μs
• Funciona com 2,8 V (Classe C),3.3 V ou 5 V
• Proteção ESD de 4 kV
• Alta imunidade eletromagnética
• Área de operação de 40°C a +125°C
• Vida útil típica de 28 anos à tensão nominal (ver Vida útil de alta tensão da família ISO72x de isoladores digitais e projeção da vida útil do condensador de isolamento)
• Certificações relacionadas com a segurança
️ Isolamento básico VDE com 4000-VPK VIOTM, 560 VPK VIORM por DIN VDE V 0884-11:2017-01 e DIN EN 61010-1 (VDE 0411-1)
¢ 2500 VRMS Isolamento por UL 1577
CSA aprovado para as normas IEC 60950-1 e IEC 62368-1
Aplicações de ISO 7221BDR
• Automóvel de campo industrial
¢ Modbus
¢ ProfibusTM
Buses de dados DeviceNetTM
• Interface periférica de computador
• Interface de controlo por servo
• Aquisição de dados
Ambiental &Classificações de exportação de ISO 7221BDR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
